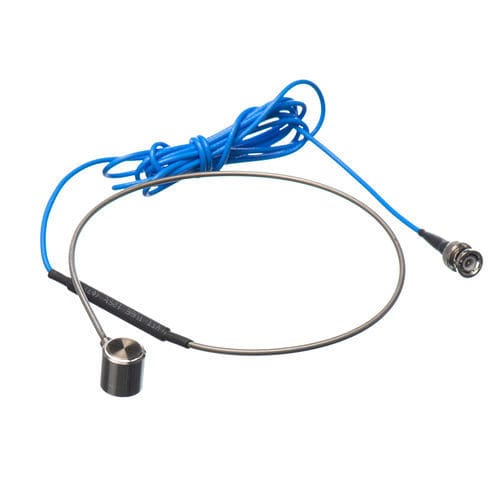

Sensor de emissão acústica de inspeção de estruturas metálicas GH150/1

de monitoramentopara tubulaçõesde tubo

Visão geral
O GH150/1 é um sensor de emissão acústica (AE) de alta temperatura e banda estreita, projetado para instalação e ensaios em estruturas metálicas expostas a temperaturas elevadas. A carcaça e a face de detecção são em aço Invar inoxidável; o sensor inclui um tubo metálico resistente ao calor de 0,5 m e um cabo integral de 2 m com conector BNC lateral. Grau de proteção IP68, operação até 350 °C.

Características

• Carcaça e superfície de contato em aço Invar inoxidável para estabilidade térmica
• Projeto ressonante de banda estreita: frequência ressonante 150 kHz, faixa útil 60–400 kHz
• Pico de sensibilidade >73 dB (Ref V/(m/s)); teste de sensibilidade em fábrica e curva de resposta rastreável
• Faixa de temperatura de operação −20 °C a 350 °C; proteção IP68
• Tubo metálico resistente ao calor 0,5 m; cabo integral 2 m com BNC lateral

Aplicações
Monitorização e ensaios AE em caldeiras, vasos de pressão, fornos, tubagens, tanques e outras estruturas metálicas expostas a altas temperaturas (fornos industriais, centrais elétricas, unidades petroquímicas).

Especificações técnicas
Modelo: GH150/1
Frequência de ressonância: 150 kHz
Intervalo de frequência: 60 kHz–400 kHz
Pico de sensibilidade: >73 dB (Ref V/(m/s))
Temperatura de operação: -20 °C a 350 °C
Tamanho (Ø×H): 19 × 19.5 mm
Peso: 105 g
Material da carcaça: Aço Invar inoxidável
Material da face: Aço Invar inoxidável
Grau de proteção: IP68
Conector: BNC em cabo integral (localização lateral)
Comprimento do tubo metálico: 0,5 m
Comprimento do cabo: 2 m
Pré-amplificadores compatíveis: PAS / PAV
Modelos de cabo de sinal: SYV-50-3, STYV-50-2

Acessórios

• Cabo de sinal: SYV-50-3 / STYV-50-2
• Opções de montagem: íman integrado, abraçadeira, braçadeira personalizada, haste de montagem livre
• Pré-amplificadores recomendados: PAS / PAV
