Sensor de emissão acústica de monitoramento GH150/1

de mediçãopiezoelétricomagnético

Descrição

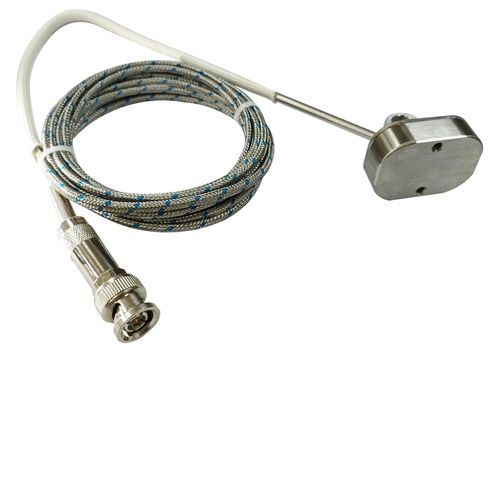

O GH150/1 (Magnetic) é um sensor de emissão acústica (AE) para alta temperatura desenvolvido para monitorização estrutural e ensaios não destrutivos (NDT) em ambientes industriais severos até 350°C. Possui frequência de ressonância de 170 kHz, superfícies de contato em aço inox/Invar, proteção IP68, cabo integral com conector BNC e opções de montagem magnética ou por grampo. O sensor inclui um tubo metálico resistente ao calor de 20 cm e um cabo de 3 m com montagem magnética inferior adequado para testes temporários, inspeção em campo e monitorização de estruturas metálicas quentes.

Características

• Frequência de ressonância: 170 kHz
• Intervalo de frequência: 30 kHz – 400 kHz
• Temperatura de operação: -45°C a 350°C
• Proteção IP68
• Conector BNC integral no cabo (localização lateral)
• Face de contato em aço inox / Invar e materiais de caixa em aço inox / Invar / cobre
• Tubo metálico resistente ao calor de 20 cm e cabo de 3 m
• Montagem com base magnética (auto-magnética) com opções de grampo, abraçadeira ou haste montada livre

Casos de uso típicos

• Inspeção AE temporária em estruturas metálicas quentes
• Testes em campo onde montagem magnética ou por grampo é preferida
• Aplicações de monitorização AE que exigem operação até 350°C (dutos, vasos de pressão, equipamento de planta)
• Inspeção de estruturas metálicas quentes e monitorização do estado de equipamentos de processo
• Testes temporários em campo e resolução de problemas

Notas de instalação
A instalação correta é importante para detecção repetível de sinais AE, especialmente em altas temperaturas. Práticas recomendadas:

• Limpar a superfície de montagem antes da instalação
• Confirmar que a temperatura real da superfície está dentro da faixa de trabalho do sensor
• Usar montagem magnética apenas quando a força de retenção for suficiente para a temperatura da superfície e condições de vibração
• Para estabilidade mecânica de longo prazo, considerar grampo personalizado, abraçadeira ou haste montada livre em vez da montagem magnética
• Evitar tensão direta no cabo, dobras acentuadas ou impacto mecânico perto do sensor
• Verificar a resposta do canal antes de testes formais ou monitorização a longo prazo

Acessórios e compatibilidade

• Modelos de cabo de sinal: SYV-50-3 / STYV-50-2
• Opções de fixação: Auto-magnético / abraçadeira / grampo personalizado / haste montada livre
• Pré-amplificadores compatíveis: PAS, PAV

Observações
Este sensor NÃO é recomendado para posições de montagem continuamente acima de 350°C. Para superfícies de temperatura superior, considere instalação por guia de onda ou uma solução especial de sensor para alta temperatura. Para instalações magnéticas de longa duração em temperaturas muito altas, verifique a temperatura da superfície, força magnética de retenção, vibração, roteamento do cabo e direção de montagem antes do uso.

Especificações técnicas

• Modelo: GH150/1 (Magnetic)
• Frequência de ressonância (Ref V/(m/s)): 170 kHz
• Intervalo de frequência: 30 kHz - 400 kHz
• Pico de sensibilidade (Ref V/(m/s)): >55 dB
• Temperatura de trabalho: -45°C a 350°C
• Tamanho (DxCxA): 30 × 40 × 10,5 mm
• Peso: 200 g
• Material da caixa: Aço Invar inox / cobre
• Material da face: Aço Invar inox / cobre
• Grau de proteção: IP68
• Conector: BNC no cabo integral
• Localização do conector: Lateral
• Comprimento do cabo: 3 m
• Comprimento do tubo metálico resistente ao calor: 20 cm
• Acessórios: Cabo de sinal SYV-50-3 / STYV-50-2; Fixação: Auto-magnético / abraçadeira / grampo personalizado / haste montada livre; Pré-amplificador: PAS / PAV
