Sensor de emissão acústica de monitoramento GH150

de mediçãopiezoelétricomagnético

Descrição

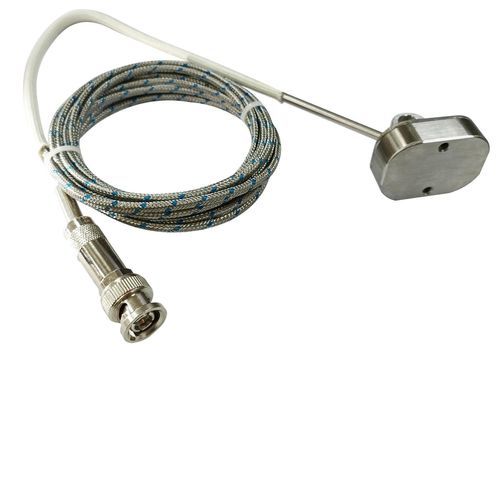

O GH150 (Magnetic) é um sensor de emissão acústica (AE) para temperaturas ultraaltas, concebido para monitorização estrutural e ensaios não destrutivos em superfícies metálicas quentes até 600 °C. Apresenta frequência de ressonância de 260 kHz, superfícies de contacto em aço Invar, protecção IP68, um tubo metálico resistente ao calor de 20 cm a proteger a entrada do cabo e um cabo integral de 3 m com conector BNC. Estão disponíveis várias opções de fixação: base auto‑magnética, abraçadeira, braçadeira personalizada e haste livre.

Características

• Frequência de ressonância 260 kHz
• Opção de base auto‑magnética para montagem temporária
• Tubo metálico de 20 cm resistente ao calor para proteger a ligação do cabo
• Cabo integral de 3 m com BNC (saída lateral)
• Corpo rectangular com múltiplas interfaces de montagem
• Protecção IP68 e superfícies de contacto em aço Invar

Quando usar o GH150 (Magnetic)
Utilize o GH150 (Magnetic) quando a monitorização AE ou os ensaios NDT tiverem de ser realizados em superfícies metálicas muito quentes onde os sensores AE padrão não podem operar. Casos típicos incluem:

• Monitorização ultraalta de temperatura até 600 °C
• Monitorização estrutural de caldeiras e fornos
• Ensaios em recipientes de pressão e equipamentos de processo a temperatura elevada
• Monitorização de válvulas, flanges e componentes metálicos quentes
• Inspecções AE temporárias em estruturas a alta temperatura
• Aplicações que requerem um sensor AE de 260 kHz classificado até 600 °C

Notas de instalação
A instalação correcta é crítica para a detecção AE fiável em ambientes de ultraalta temperatura. Boas práticas recomendadas:

• Confirmar a temperatura real da superfície antes de instalar o sensor
• Limpar e preparar a superfície de montagem para um acoplamento acústico estável
• Seleccionar montagem magnética, abraçadeira, braçadeira personalizada ou haste livre com base na temperatura, vibração e condição da superfície
• Para monitorização a longo prazo em alta temperatura, preferir uma braçadeira mecanicamente estável
• Encaminhar o cabo longe do calor directo, bordas afiadas e peças móveis
• Evitar tensão directa no cabo ou curvas apertadas perto do sensor
• Verificar a resposta do canal antes de testes formais ou monitorização prolongada

Aplicações

• Monitorização de tubagens a alta temperatura
• Ensaios em recipientes de pressão e equipamentos de processo
• Monitorização estrutural de caldeiras e fornos
• Monitorização de válvulas e flanges a alta temperatura
• Inspecção de estruturas metálicas quentes
• Resolução de problemas de equipamentos em planta a temperatura elevada
• Testes de campo temporários em estruturas a alta temperatura

Especificações técnicas

• Modelo: GH150 (Magnetic)
• Frequência de ressonância (Ref V/(m/s)): 260 kHz
• Faixa de frequência: 50 kHz – 600 kHz
• Pico de sensibilidade (Ref V/(m/s)): >60 dB
• Temperatura de funcionamento: -45 a 600 °C
• Dimensões (DxWxH): 30 × 40 × 10,5 mm
• Peso: 200 g
• Material da caixa: aço Invar inoxidável / cobre
• Material da face: aço Invar inoxidável / cobre
• Grau de protecção: IP68
• Conector: BNC no cabo integral (saída lateral)
• Comprimento do cabo: 3 m
• Comprimento do tubo metálico resistente ao calor: 20 cm
• Modelos de cabo de sinal: SYV‑50‑3 / STYV‑50‑2
• Opções de fixação: auto‑magnético / abraçadeira / braçadeira personalizada / haste livre
• Pré‑amplificador compatível: PAS / PAV
