Sensor de emissão acústica de monitoramento GH150

de mediçãopiezoelétricopara altas temperaturas

Visão geral

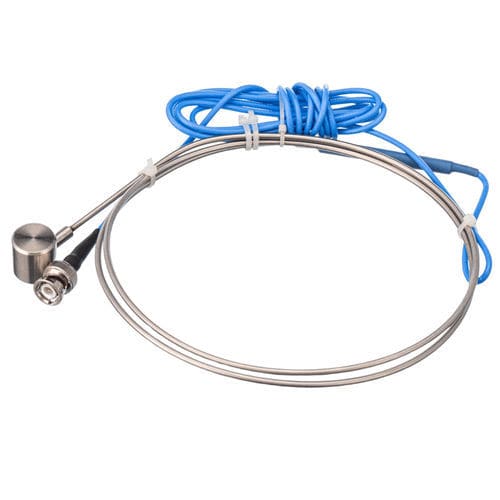

O GH150 é um sensor compacto de emissão acústica (AE) de 150 kHz projetado para monitoramento e END em superfícies metálicas quentes até 600°C. Possui face de contato e invólucro em aço Invar inoxidável, tubo metálico flexível resistente a altas temperaturas de 1–1,2 m para isolar o cabo e cabo integral de 2 m com conector BNC.

Características

• Frequência de ressonância: 150 kHz
• Faixa de frequência: 60 kHz – 400 kHz
• Tubo metálico flexível resistente a altas temperaturas 1–1,2 m
• Cabo integral de 2 m com conector BNC
• Corpo cilíndrico compacto Ø19 × 19,5 mm
• Compatível com fixação H20; esta versão não possui base magnética
• Grau de proteção: IP68

Quando usar o GH150

• Monitoramento AE direto em estruturas metálicas quentes que requerem um sensor compacto de 150 kHz
• Inspeção e monitoramento de vasos de pressão em alta temperatura
• Monitoramento AE de dutos em ambientes industriais quentes
• Monitoramento de tanques e equipamentos de processo em temperaturas elevadas
• Testes estruturais em alta temperatura e solução de problemas de campo
• Situações em que um tubo metálico prolongado é preferível para manter a conexão do cabo afastada do calor direto
• Aplicações que requerem detecção AE até 600°C

Aplicações

• Testes AE em vasos de pressão
• Monitoramento de pipelines em alta temperatura
• Monitoramento de tanques de armazenamento e equipamentos de processo
• Inspeção de equipamentos em usinas nucleares
• Inspeção de componentes metálicos quentes
• Monitoramento da integridade estrutural em altas temperaturas
• Testes de campo temporários e solução de problemas em estruturas metálicas quentes

Notas de instalação

• Verifique se a temperatura real da superfície de montagem está dentro da faixa de trabalho do sensor
• Limpe a superfície de montagem antes da instalação
• Use um acoplante de alta temperatura adequado à temperatura da superfície
• Use a fixação recomendada H20 para manter pressão de contato estável
• Mantenha a conexão e o trajeto do cabo afastados da exposição direta ao calor quando possível
• Evite curvas acentuadas, tensão do cabo ou impacto mecânico próximo ao sensor
• Verifique a resposta do canal antes de testes formais; realize verificações regulares para monitoramento de longo prazo

Acessórios compatíveis

• Pré-amplificadores: PAS / PAV
• Fixação: H20
• Modelos de cabo de sinal: SYV-50-3 / STYV-50-2

FAQ (selecionadas)

• P1: Qual é a temperatura máxima de trabalho do GH150? R1: O GH150 opera de -20°C a 600°C quando instalado com acoplamento, força de montagem e roteamento de cabo adequados.
• P2: Qual é a frequência de ressonância do GH150? R2: A frequência de ressonância é 150 kHz; a banda operacional é aproximadamente 60 kHz–400 kHz.
• P3: Este sensor GH150 possui base magnética? R3: Não. Esta versão não inclui base magnética; foi projetada para fixação H20. Uma versão com montagem magnética está disponível separadamente.
• P6: O GH150 tem pré-amplificador interno? R6: Não. O GH150 é um sensor AE passivo e requer um pré-amplificador externo compatível, como PAS ou PAV.

Especificações técnicas

• Frequência de ressonância: 150 kHz
• Faixa de frequência: 60 kHz – 400 kHz
• Pico de sensibilidade: >40 dB
• Temperatura de operação: -20°C a 600°C
• Tamanho (Ø×H): 19 × 19,5 mm
• Peso: 125 g
• Material do invólucro: aço Invar inox / cobre
• Material da face: aço Invar inox / cobre
• Grau de proteção: IP68
• Conector: BNC em cabo integral (lado)
• Comprimento do cabo: 2 m
• Comprimento do tubo metálico resistente a altas temperaturas: 1–1,2 m
• Acessórios: cabo de sinal SYV-50-3 / STYV-50-2; fixação H20; pré-amplificadores compatíveis PAS / PAV
