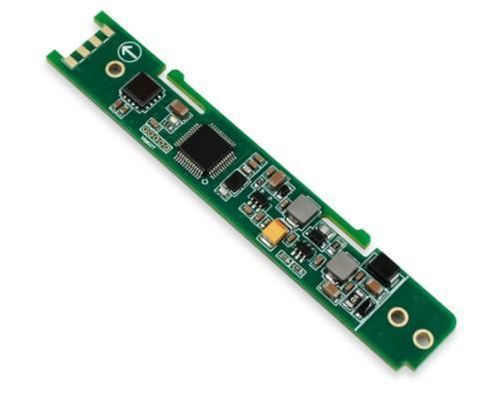

Sensor de inclinação de dois eixos HTS3D

RS-485de alta precisão

Apresentação do produto
O HTS3D é um sensor de inclinação biaxial desenvolvido pela RUICOM Technology para aplicações de engenharia industrial, como monitoramento de inclinação de escavações e inspeção de pontes. Mantém a estabilidade da série HTS e melhora precisão, deriva térmica e estabilidade a longo prazo (controlável dentro de 0,01°). Possui filtro de 5.º ordem integrado e algoritmo de fusão gravitacional biaxial para cálculo de roll e pitch. Cada unidade é calibrada em mesa rotativa multieixo para corrigir erros de eixo cruzado e reduzir interferências mútuas em grandes faixas.

Principais características

• Medição de inclinação biaxial (X e Y)
• Faixa de medição ±85°
• Precisão de medição 0,01° (@25°C)
• Resolução 0,001°
• Filtro de 5.º ordem integrado e fusão gravitacional biaxial
• Calibração de fábrica em mesa rotativa para correção de eixos cruzados
• Saída RS485 com proteção de barramento integrada
• Regulação de alimentação em múltiplas etapas com proteção contra sobretensão/sobrecorrente
• Projetado para ambientes industriais com deriva de longo prazo controlada

Desempenho

• Faixa de medição: ±85°
• Eixos de medição: Biaxial (X, Y)
• Resolução: 0,001°
• Precisão de medição (@25°C): 0,01°
• Estabilidade a longo prazo: 0,01°
• Coeficiente de temperatura do ponto zero (-40–85°C): ±0,0002 °/°C
• Coeficiente de temperatura de sensibilidade (-40–85°C): ≤50 ppm/°C
• Tempo de inicialização: 1 s
• Largura de banda de resposta: 5 Hz
• Sinal de saída: RS485
• Compatibilidade eletromagnética: De acordo com EN61000 e GBT17626
• Resistência de isolamento: ≥100 megaohms
• Resistência a choque: 100 g @ 11 ms (três eixos, meio seno)
• Resistência a vibração: 10 grms, 10–1000 Hz
• Peso: ≤10 g (excluindo cabos)

Notas

• 1) Resolução: menor variação angular identificável dentro da faixa de medição efetiva.
• 2) Precisão de medição: avaliação em temperatura ambiente padrão incluindo linearidade, repetibilidade, histerese, offset de zero e sensibilidade cruzada.
• 3) Estabilidade a longo prazo: desvio entre máximos e mínimos durante um ano de operação contínua à temperatura ambiente.
• 4) Coeficiente de temperatura do ponto zero: variação do offset de zero por variação de temperatura na faixa nominal relativa à referência em temperatura ambiente.
• 5) Coeficiente de temperatura de sensibilidade: índice de estabilidade da saída em escala total com variações de temperatura na faixa nominal.

Dimensões do produto
Desenhos e imagens das dimensões estão disponíveis na página do produto.

Especificações técnicas

• Modelo: HTS3D
• Faixa de medição: ±85°
• Eixos de medição: Biaxial (X, Y)
• Resolução: 0,001°
• Precisão de medição (@25°C): 0,01°
• Estabilidade a longo prazo: 0,01°
• Coeficiente de temperatura do ponto zero (-40–85°C): ±0,0002 °/°C
• Coeficiente de temperatura de sensibilidade (-40–85°C): ≤50 ppm/°C
• Tempo de inicialização: 1 s
• Largura de banda de resposta: 5 Hz
• Sinal de saída: RS485
• Compatibilidade eletromagnética: De acordo com EN61000 e GBT17626
• Resistência de isolamento: ≥100 megaohms
• Resistência a choque: 100 g @ 11 ms (três eixos, meio seno)
• Resistência a vibração: 10 grms, 10–1000 Hz
• Peso: ≤10 g (excluindo cabos)
