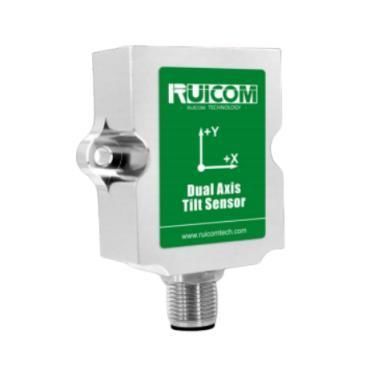

Sensor de inclinação de 2 eixos LTS6

XYCANMEMS

Características principais

• Seis métodos de instalação
• Resolução 0,1°
• Saída: CAN2.0B
• Alta resistência a vibrações >2000g
• Proteção IP67

Introdução do produto
A série LTS6 é um sensor de inclinação MEMS de nova geração, compacta e para medição dinâmica, concebida para medir de forma estável a atitude de plataformas em movimento. Incorpora uma unidade de inclinação de duplo canal que mede a aceleração gravitacional estática e a converte em ângulos de inclinação e arfagem em relação ao plano horizontal. O sensor tem um MCU integrado para dupla correção de linearidade, melhorando a precisão face a soluções analógicas. O princípio de medição sem contacto fornece saída em tempo real do ângulo de atitude, é fácil de operar e elimina a necessidade de alinhar duas superfícies de montagem. Adequado para cenários de medição estáticos e dinâmicos, é fiável para automação industrial e monitorização de atitude de plataformas, com forte imunidade a interferências eletromagnéticas e operação estável em ambientes industriais adversos.

Parâmetros de desempenho

• Faixa de medição: ±90°
• Eixos medidos: eixo X / eixo Y
• Resolução: 0,1°
• Precisão estática (@25°C): ±0,3°
• Precisão dinâmica (@25°C): ±0,8°
• Coef. temp. ponto zero (-40°C~85°C): ±0,01 °/°C
• Coef. temp. sensibilidade (-40°C~85°C): ≤100 ppm/°C
• Tempo de arranque: 1,5 s
• Tempo de resposta: 0,05 s
• Sinal de saída: CAN2.0B
• EMC: De acordo com EN 61000 e série GB/T 17626
• Resistência de isolamento: ≥100 MΩ
• Resistência a impactos: 100 g @ 11 ms, triaxial (meia-seno)
• Resistência a vibrações: 10 grms, 10–1000 Hz
• Nível de proteção: IP67
• Cabo: cabo blindado padrão de 2 m
• Tamanho: L64,5 × W50 × H18,5 mm
• Peso: ≤100 g (sem cabo)

Especificações técnicas

• Modelo: LTS6
• Faixa de medição: ±90°
• Eixos: X / Y
• Resolução: 0,1°
• Precisão estática: ±0,3° (@25°C)
• Precisão dinâmica: ±0,8° (@25°C)
• Coeficientes térmicos: ponto zero ±0,01 °/°C; sensibilidade ≤100 ppm/°C
• Tempo de arranque: 1,5 s
• Tempo de resposta: 0,05 s
• Interface: CAN2.0B
• Normas EMC: EN 61000, série GB/T 17626
• Proteção: IP67
• Robustez mecânica: impacto 100 g, vibração 10 grms
• Cabo: 2 m blindado (padrão)
• Dimensões: 64,5 × 50 × 18,5 mm
• Peso: ≤100 g (sem cabo)
