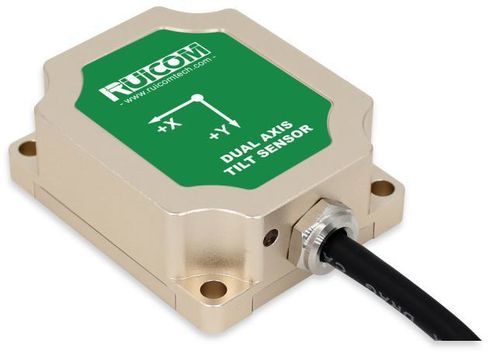

Sensor de inclinação triaxial STSL

XYZRS-485TTL

Introdução do produto
O STSL é um inclinômetro biaxial compacto e de baixo consumo desenvolvido pela RUICOM Technology para aplicações de controlo industrial em campo. Mede simultaneamente ângulo de inclinação, frequência de oscilação, amplitude de oscilação e deslocamento central, adequado para monitorização de estruturas como torres e pontes.

Principais características

• Medição triaxial (X, Y, Z)
• Intervalo de medição ±30°
• Resolução 0,001°
• Proteção IP67 para ambientes externos/hostis
• Precisão: <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Baixo consumo e arranque rápido (2,5 s)
• Saídas: RS485 ou TTL (opcional); protocolo MODBUS RTU
• Boa compatibilidade EMC (EN 61000 / GB/T 17626)

Parâmetros de desempenho

• Modelo: STSL
• Intervalo de medição: ±30°
• Eixos de medição: X, Y, Z (triaxial)
• Resolução: 0,001°
• Precisão (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Estabilidade a longo prazo: <0,02°
• Coeficiente temperatura do ponto zero: 0,0008 °/°C (−40~85 °C)
• Coeficiente temperatura de sensibilidade: ≤0,01 %/°C (−40~85 °C)
• Intervalo frequência de oscilação: <12,5 Hz; precisão: 0,20 Hz
• Amplitude dinâmica e deslocamento central: calculados a partir da altura de instalação e do ângulo do eixo Z
• Tempo de resposta: <0,1 s; frequência de resposta: >10 Hz
• Tempo de arranque: 2,5 s
• Saída: RS485/TTL opcional; comunicação: MODBUS RTU
• Resistência a impactos: 100 g @ 11 ms, 3 eixos (meia-seno)
• Resistência a vibrações: 10 grms / 10–1000 Hz
• Resistência de isolamento: ≥100 MΩ
• Classificação de proteção: IP67
• Cabo: 2 m padrão (4 × 0,2 mm²)
• Peso: ≤150 g (incluindo cabo)

Observações

• Resolução: a menor variação detectável dentro do intervalo de medição.
• Precisão de medição: erro RMS em relação ao ângulo real à temperatura ambiente.
• Estabilidade a longo prazo: desvio entre valores máximos e mínimos ao longo de um ano de funcionamento contínuo à temperatura ambiente.
• Tempo de resposta: tempo necessário para que a saída atinja o valor padrão após alteração do ângulo.

Especificações técnicas

• Modelo: STSL
• Marca: RUICOM Technology
• Intervalo de medição: ±30°
• Eixos: X, Y, Z
• Resolução: 0,001°
• Precisão (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Estabilidade a longo prazo: <0,02°
• Coeficientes de temperatura: ponto zero 0,0008 °/°C; sensibilidade ≤0,01 %/°C (−40~85 °C)
• Frequência de oscilação: <12,5 Hz (precisão 0,20 Hz)
• Tempo de arranque: 2,5 s; tempo de resposta: <0,1 s
• Saída / protocolo: RS485 ou TTL (opcional) / MODBUS RTU
• EMC: compatível com EN 61000 e GB/T 17626
• Impacto / Vibração: 100 g @11 ms; 10 grms 10–1000 Hz
• Proteção de entrada: IP67
• Cabo: 2 m (4 × 0,2 mm²)
• Peso: ≤150 g (incluindo cabo)
