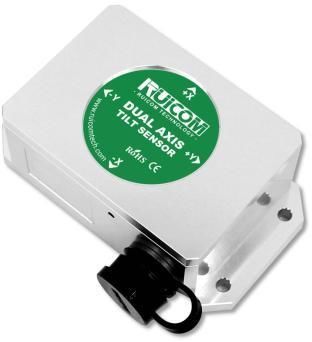

Sensor de inclinação de um eixo HTS6

XYanalógicocom saída de tensão

Introdução do produto
A série HTS6 é um sensor de inclinação com saída de tensão analógica desenvolvido para aplicações industriais de medição de inclinação. Suporta medição em eixo simples e duplo, utiliza um pêndulo sólido miniatura para detectar o vetor da gravidade e converte a inclinação em um sinal de tensão padrão 0‑5V. O módulo integra um ADC diferencial de 24 bits e um MCU embutido para processamento em tempo real, compensação automática de temperatura e correção não linear, fornecendo saída linearizada calibrada sem necessidade de recalibração secundária. O sensor adota medição sem contacto e processos MEMS para dimensões compactas, instalação simplificada e maior resistência a interferências eletromagnéticas, adequado para monitoramento e controlo de atitude industriais.

Principais características

• Faixas de medição selecionáveis: ±1° a ±90°
• Precisão (MAE): 0,005° em pequena faixa à temperatura ambiente
• Resolução: 0,001°
• Saída: Tensão analógica 0–5V (zero aprox. 2,5V)

Parâmetros de desempenho (tabela)
Modelo: HTS6 | Condição: — | Parâmetro: —
Faixas de medição: ±10°; ±30°; ±60°; ±90° (cobertura selecionável até ±1°–±90°)
Eixo de medição: X / XY
Saída de zero: 2,5V (aprox.)
Resolução: 0,001°
Precisão (MAE) à temperatura ambiente: ±10° -> 0,005°; ±30° -> 0,01°; ±60° -> 0,02°; ±90° -> 0,03°
RMSE à temperatura ambiente: ±10° -> 0,003°; ±30° -> 0,003°; ±60° -> 0,005°; ±90° -> 0,008°
Coeficiente de temperatura do ponto zero: -40~85°C -> 0,0005°/°C
Coeficiente de temperatura de sensibilidade: -40~85°C -> ≤100ppm/°C
Tempo de arranque: 0,5s
Frequência de resposta: 20Hz
Compatibilidade eletromagnética: conforme EN61000 e GBT17626
Resistência de isolamento: ≥100MΩ
Resistência a choques: 100g @ 11ms, 3 direções axiais (meia senóide)
Resistência a vibrações: 10grms, 10~1000Hz
Classe de proteção: IP67
Cabo: configuração padrão conector aeronáutico blindado 1m (7P×6,8mm), resistente à abrasão, ampla faixa de temperatura, peso do cabo ≤110g
Peso: ≤250g (sem cabo)

Dimensões do produto
As dimensões e desenhos de contorno do produto estão disponíveis na documentação técnica e nas imagens na página do produto.

Especificações técnicas

• Modelo: HTS6
• Sinal de saída: Tensão analógica 0–5V (zero aprox. 2,5V)
• Modos de medição: Eixo simples e duplo
• Componentes principais: ADC diferencial de 24 bits e MCU embutido
• Compensação: Compensação automática de temperatura e correção não linear (saída linearizada calibrada)
• Princípio de medição: Decomposição do vetor gravidade por pêndulo sólido miniaturizado
• Medição sem contacto (não requer alinhamento de superfície de referência)
• Elemento sensor MEMS (compacto, resistente a EMI)
• Faixas selecionáveis: ±10°, ±30°, ±60°, ±90° (cobertura até ±1°–±90°)
• Resolução: 0,001°
• Precisão (MAE) à temperatura ambiente: 0,005° / 0,01° / 0,02° / 0,03° dependendo da faixa
• RMSE: 0,003°–0,008° dependendo da faixa
• Intervalo de temperatura operacional para tempco: -40~85°C
• Tempco (zero): 0,0005°/°C
• Tempco de sensibilidade: ≤100ppm/°C
• Frequência de resposta: 20Hz
• Tempo de arranque: 0,5s
• Norma EMC: EN61000, GBT17626
• Resistência de isolamento: ≥100MΩ
• Resistência a choques: 100g @ 11ms
• Resistência a vibrações: 10grms, 10~1000Hz
• Classe de proteção: IP67
• Cabo: conector aeronáutico blindado 1m (7P×6,8mm), peso do cabo ≤110g
• Peso do produto: ≤250g (sem cabo)
