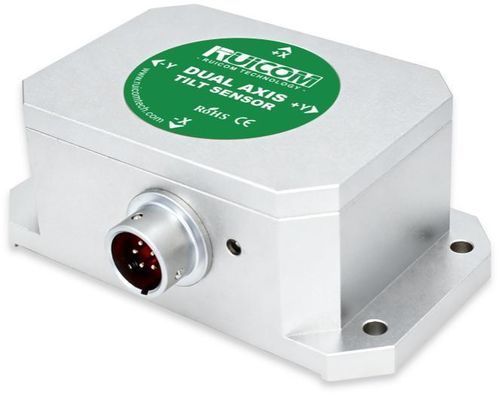

Sensor de inclinação de um eixo HTS6

de dois eixosCANopenrobusto

Visão geral do produto
RUICOM Technology HTS6-CANopen é um sensor de inclinação que melhora a precisão de medição e a compensação de deriva térmica com base na série STS. Integra um conversor diferencial A/D de 16 bits e um algoritmo de filtragem digital de quinta ordem para medir inclinação e arfagem em relação ao plano horizontal. A interface CANopen facilita a integração com protocolos industriais. Sensor de temperatura digital integrado para compensação em tempo real da deriva (saída de temperatura opcional). Frequência de resposta padrão 50 Hz (taxas superiores personalizáveis). Projeto industrial com robustez a interferências eletromagnéticas e ambientes severos.

Principais características

• Entrada de tensão ampla: DC 9–36 V
• Saída CANopen (protocolo industrial)
• Resolução: 0,001°
• Faixa de medição selecionável: ±1° a ±35° (ex.: ±10°, ±35°)
• Configurações mono-eixo ou duplo-eixo
• Sensor de temperatura integrado para compensação (saída temperatura opcional)
• Taxas de saída configuráveis: 5 / 15 / 35 / 50 Hz (50 Hz padrão, maiores personalizáveis)
• Grau de proteção: IP67; EMC conforme EN61000 e GBT17626

Parâmetros de desempenho

• Faixa de medição: selecionável (ex.: ±10°, ±35°)
• Eixo de medição: mono-eixo ou duplo-eixo
• Resolução: 0,001°
• Precisão de medição (@25°C): 0,005° (faixa menor) / 0,01° (faixa maior)
• Estabilidade a longo prazo: 0,01° / 0,02° (dependendo da faixa)
• Coeficiente de temperatura do ponto zero (-40–85°C): ±0,002°/°C
• Coeficiente de temperatura de sensibilidade (-40–85°C): ≤50 ppm/°C
• Tempo de inicialização: 0,5 s
• Frequência de resposta: 20 Hz (taxa de saída configurável até 50 Hz)
• Sinal de saída: CANopen
• EMC: atende EN61000 e GBT17626
• MTBF: ≥99.999 horas
• Resistência de isolamento: ≥100 MΩ
• Resistência a choque: 100 g @ 11 ms, triaxial (meia-seno)
• Resistência a vibração: 10 grms, 10–1000 Hz
• Grau de proteção: IP67
• Fiação: cabo blindado padrão de 2 m com conector aviático 7P × 6,8 mm; resistente à abrasão e faixa ampla de temperatura; peso do cabo ≤110 g
• Peso: ≤250 g (excluindo cabo)

Dimensões do produto
O diagrama dimensional detalhado está disponível na página do produto (consulte o diagrama de dimensões do produto).

Especificações técnicas

• Modelo: HTS6
• Faixa de medição: selecionável (±1° a ±35°)
• Eixo de medição: mono-eixo ou duplo-eixo
• Resolução: 0,001°
• Precisão (@25°C): 0,005° / 0,01°
• Estabilidade a longo prazo: 0,01° / 0,02°
• Coeficiente zero-temperatura: ±0,002°/°C (-40–85°C)
• Coeficiente sensibilidade-temperatura: ≤50 ppm/°C (-40–85°C)
• Frequência de resposta: 20 Hz (saída configurável até 50 Hz)
• Saída: CANopen
• Alimentação: DC 9–36 V
• EMC: EN61000 / GBT17626
• MTBF: ≥99.999 horas
• Resistência de isolamento: ≥100 MΩ
• Choque: 100 g @ 11 ms (triaxial, meia-seno)
• Vibração: 10 grms (10–1000 Hz)
• Proteção: IP67
• Cabo: 2 m blindado, conector aviático 7P × 6,8 mm (padrão)
• Peso: ≤250 g (excluindo cabo)

Aplicações típicas

• Monitoramento de atitude de plataformas e chassis
• Automação industrial e alinhamento de máquinas
• Robótica e sistemas de estabilização
• Monitoramento de inclinação marítima e offshore
• Máquinas de construção e sistemas de nivelamento
• Bancos de teste aeroespaciais e equipamentos em solo
