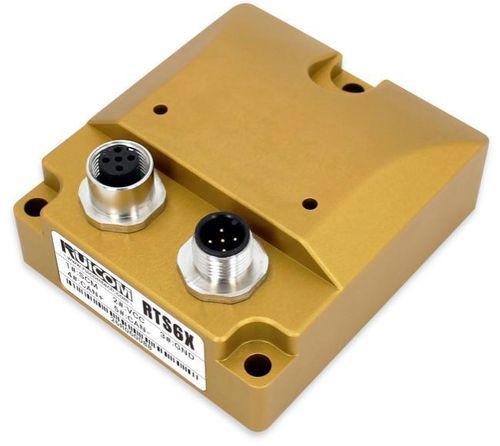

Sensor de inclinação de um eixo RTS6

CANopenIP67antichoque

Introdução ao produto
O sensor de inclinação RTS6 adota uma arquitetura redundante de canal duplo com medição em eixo único (eixo X). Dois canais operacionais independentes funcionam como backup mútuo para manter a operação em caso de falha de um canal. O equipamento integra redundância de hardware e software, comparação de dados em duplo canal para supressão de ruído e indicação de estado em tempo real através de LEDs bicolor e registro de estado. O RTS6 utiliza o protocolo CANopen e foi projetado para compatibilidade eletromagnética e proteção ambiental. Calibração de fábrica e filtragem digital são aplicadas para garantir a consistência das medições.

Principais características

• Arquitetura redundante de canal duplo para tolerância a falhas
• Medição em eixo único (eixo X) com faixa ±180°
• Resolução 0,1°; precisão ±0,1° (@25°C)
• Comparação de dados em duplo canal para redução de ruído
• Protocolo de comunicação CANopen
• Tensão de alimentação ampla: DC 9–36 V
• Temperatura de operação: -40 a +85°C
• Indicadores LED bicolor e registro de estado para diagnóstico
• Calibração de fábrica e filtragem digital
• Proteção IP67; elevada resistência a vibrações e impactos

Parâmetros de desempenho
Faixa de medição: eixo único ±180°
Eixo de medição: eixo X
Resolução: 0,1°
Precisão de medição (@25°C): ±0,1°
Coeficiente de temperatura do ponto zero (-40–85°C): ±0,02°/°C
Tempo de inicialização: 0,5 s
Frequência de corte: 0,9 Hz
Sinal de saída: CANopen
Compatibilidade eletromagnética: conforme EN61000 e GBT17626
MTBF: ≥98.000 horas
Resistência de isolamento: ≥100 MΩ
Resistência a impactos: 100 g @ 11 ms, triaxial (semi-senoidal)
Resistência a vibrações: 10 grms, 10–1000 Hz
Grau de proteção: IP67
Peso: ≤220 g (sem cabo)

Especificações técnicas

• Modelo: RTS6
• Faixa de medição: eixo único ±180°
• Eixo de medição: eixo X
• Resolução: 0,1°
• Precisão de medição (@25°C): ±0,1°
• Coeficiente de temperatura do ponto zero: ±0,02°/°C (-40–85°C)
• Tempo de inicialização: 0,5 s
• Frequência de corte: 0,9 Hz
• Saída: CANopen
• EMC: EN61000, GBT17626
• MTBF: ≥98.000 horas
• Resistência de isolamento: ≥100 MΩ
• Resistência a impactos: 100 g @ 11 ms, triaxial (semi-senoidal)
• Resistência a vibrações: 10 grms, 10–1000 Hz
• Grau de proteção: IP67
• Peso: ≤220 g (sem cabo)
• Alimentação: DC 9–36 V
