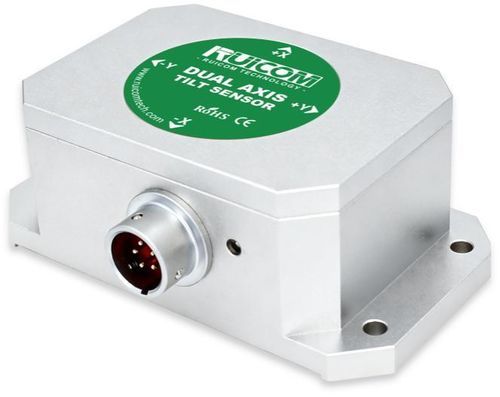

Sensor de inclinação de um eixo HTS6

de dois eixosCANde alta precisão

Visão geral do produto
O HTS6 é um sensor de inclinação industrial compacto (eixo simples ou duplo) com saída CAN 2.0A e resolução sub-miligraduada. Combina um conversor A/D diferencial de 16 bits de alta precisão com um filtro digital de quinta ordem e um sensor de temperatura integrado para compensação de deriva em tempo real. A taxa de saída padrão é 50 Hz; taxas superiores ou personalizadas podem ser solicitadas. Projetado para operação estável em ambientes industriais exigentes e aplicações de nivelamento de plataforma e referência de atitude que exigem alta precisão.

Principais características

• Interface de saída: CAN 2.0A
• Resolução: 0,001°
• Faixas de medição selecionáveis: ±1° a ±35°
• Configurações: eixo simples ou eixo duplo
• Alimentação ampla: DC 9–36 V
• Sensor de temperatura integrado para compensação de deriva (saída de temperatura opcional)
• Taxas de saída configuráveis: 5 / 15 / 35 / 50 Hz (padrão 50 Hz)

Aplicações

• Automação industrial e controlo de processos
• Nivelamento de plataformas em máquinas de engenharia
• Sistemas de controlo para seguidores fotovoltaicos
• Referência de atitude para aplicações aeroespaciais
• Nivelamento de instrumentos de precisão
• Medição de inclinação de alta precisão para plataformas e áreas relacionadas

Parâmetros de desempenho

• Faixas de medição (exemplos): ±10°, ±35° (selecionável de ±1° a ±35°)
• Eixo de medição: eixo simples / eixo duplo
• Resolução: 0,001°
• Precisão de medição (@25°C): 0,005° (RMS) para faixas menores, 0,01° (RMS) para faixas maiores
• Estabilidade a longo prazo: 0,01° / 0,02° (dependendo da faixa)
• Coeficiente de temperatura do ponto zero (-40 a 85°C): ±0,002°/°C
• Coeficiente de temperatura da sensibilidade (-40 a 85°C): ≤50 ppm/°C
• Tempo de arranque: 0,5 s
• Frequência de resposta do dispositivo: 20 Hz (dispositivo), resposta de saída padrão tipicamente 50 Hz
• Taxa de saída (configurável): 5 / 15 / 35 / 50 Hz
• Sinal de saída: CAN 2.0A
• EMC: conforme EN61000 e GBT17626
• MTBF: ≥99.999 horas
• Resistência de isolamento: ≥100 MΩ
• Resistência a choque: 100 g @11 ms, triaxial (meia-seno)
• Resistência a vibração: 10 grms, 10–1000 Hz
• Grau de proteção: IP67
• Fiação: cabo blindado padrão de 2 m com conector aviation (7P × 6,8 mm), resistente à abrasão, ampla temperatura
• Peso: ≤250 g (excluindo cabo)

Notas sobre os parâmetros

• Resolução: menor variação angular detectável dentro da faixa de medição efetiva.
• Precisão de medição: avaliação em temperatura ambiente padrão considerando linearidade, repetibilidade, histerese, deslocamento de zero e sensibilidade entre eixos.
• Coeficiente de temperatura do ponto zero: variação da saída por °C com entrada zero na faixa de temperatura nominal.
• Coeficiente de temperatura da sensibilidade: índice de estabilidade da saída em escala completa com alterações de temperatura.
