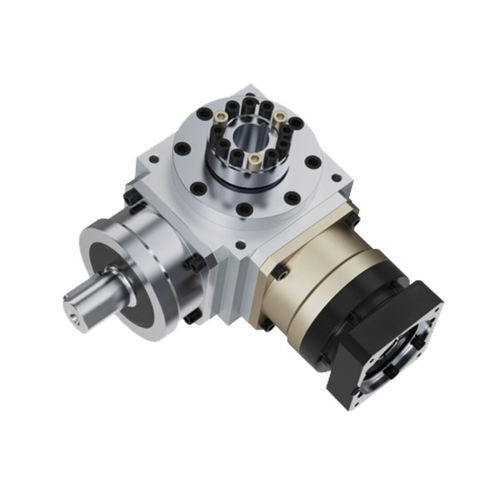

Redutor de engrenagens cônicas helicoidais NT series

de eixos ortogonaisde eixo vazadode eixo maciço

introdução Uma caixa de engrenagens cónicas em espiral de entrada com furo apresenta um eixo de entrada com um design de furo e uma placa de flange de ligação para acoplamento direto do motor. Os seus veios de entrada e saída estão dispostos num ângulo de 90 graus, conseguindo redirecionar a potência através de mecanismos de engrenagem como as engrenagens cónicas em espiral ou as engrenagens cónicas. O design principal centra-se na otimização da eficiência espacial, tornando-o adequado para equipamento de automação industrial, máquinas-ferramentas CNC, máquinas de embalagem e outras aplicações que requerem uma instalação compacta ou transmissão de potência direcional. Dependendo das exigências operacionais específicas, os materiais da caixa variam: as caixas de alumínio são prioritárias para sistemas automatizados e cenários sensíveis ao peso; as caixas de aço inoxidável são adequadas para ambientes resistentes à corrosão, como o processamento de alimentos, produtos farmacêuticos e engenharia marítima; as caixas de aço-liga são concebidas para aplicações pesadas, como sistemas inteligentes de elevação de armazéns.design de fácil utilizaçãoApresenta uma entrada com furo no eixo e uma flange de ligação para ligação direta ao motor, garantindo facilidade de utilização.● A estrutura interna de engrenagens cónicas e a disposição perpendicular do eixo de entrada/saída minimizam a pegada do equipamento, tornando-o particularmente adequado para espaços de instalação confinados.● Elevada eficiência de transmissão e baixo consumo de energiaEmprega engrenagens de precisão e um sistema de lubrificação optimizado, alcançando uma eficiência de transmissão superior a 95% e reduzindo a perda de energia.elevada precisão e baixo ruídoA combinação de engrenagens helicoidais ou cónicas com maquinagem de precisão resulta numa folga mínima, posicionamento exato, funcionamento suave e baixos níveis de ruído.● Elevada capacidade de carga e durabilidadeOs materiais de elevada resistência (como o aço forjado de primeira qualidade) e os processos de tratamento térmico aumentam a capacidade de carga, suportando cargas radiais e axiais significativas e prolongando a vida útil.configurações de saída diversificadasDisponível em várias configurações de saída: entrada oca com saída de veio, entrada oca com saída oca, entrada de veio com saída de veio e entrada de veio com saída oca.● Aplicações adequadasIdeal para plataformas elevatórias e sistemas multi-módulos acionados por um único motor.Tabela de especificações (Folha 1)Dados de desempenho do redutor (o desempenho e as especificações da série ATB são iguais aos da série AT)EspecificaçõesEstágioRazão de reduçãoANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FR1NT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FL1NT110 FHNT110 FCNT110 FR1NT140 FLNT140 FL1NT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FR1NT210 FLNT210 FL1NT210 FHNT210 FCNT210 FRNT240 FLNT240 FL1NT240 FHNT240 FCNT240 FR1NT280 FLNT280 FL1NT280 FHNT280 FCNT280 FR1Binário de saída nominal T₂N (Nm)Nm112545781503605851,3002,1503,2001.52545781503605851,3002,1503,20022442681503305441,2202,0103,05031833541202704501,0201,6502,85041328481002243768601,4102,3005122540851963207401,2102,000Tabela de especificações (Folha 2)Dados de desempenho do redutor de velocidadeEspecificaçãoEstágioRazão de reduçãoANT065 FLNT065 FL1NT065 FHNT065 FCNT065 FRNT075 FLNT075 FL1NT075 FHNT075 FCNT075 FR1NT090 FLNT090 FL1NT090 FHNT090 FCNT090 FR1NT110 FLNT110 FLNT110 FHNT110 FCNT110 FR1NT140 FLNT140 FLNT140 FHNT140 FCNT140 FR1NT170 FLNT170 FL1NT170 FHNT170 FCNT170 FRNT210 FLNT210 FL1NT210 FHNT210 FCNT210 FR1NT240 FLNT240 FL1NT240 FHNT240 FCNT240 FRNT280 FLNT280 FL1NT280 FHNT280 FCNT280 FRMomento de inércia J₁110.511.303.147.6223.5459.09195.96365.38787.631.50.461.152.806.6519.3449.38156.02279.62584.28Binário nominal de saída: até 3.200 NmBinário máximo de aceleração: 1.5 vezes o torque de saída nominalVelocidade máxima de entrada de aceleração: até 8.000 rpmBacklash: ≤6 arcmin (estágio único), ≤8 arcmin (dois estágios), ≤10 arcmin (três estágios)Carga Radial Admissível: até 18.000 NParga Axial Admissível: até 9.000 NSobrevivência: 20.000 horasEficiência: até ≥98%Temperatura de Operação: -10℃~90℃Lubrificação: Graxa lubrificante sintéticaNível de ruído: ≤84 dB(A) a n₁=1500rpmCaracterísticas Técnicas / EspecificaçõesCaixa de engrenagens cônicas espirais de ângulo reto de entrada de furoEixos de entrada/saída em ângulo de 90 grausAcoplamento direto do motor via flangeOtimizado para instalações compactasDisponível em alumínio, aço inoxidável, ou aço-ligaMúltiplas configurações de saídaAlta eficiência de transmissão (≥95%)Baixo ruído e folga mínimaAlta capacidade de carga e durabilidadeAdequado para automação industrial, CNC, embalagem, processamento de alimentos, produtos farmacêuticos, marinha e aplicações pesadas
