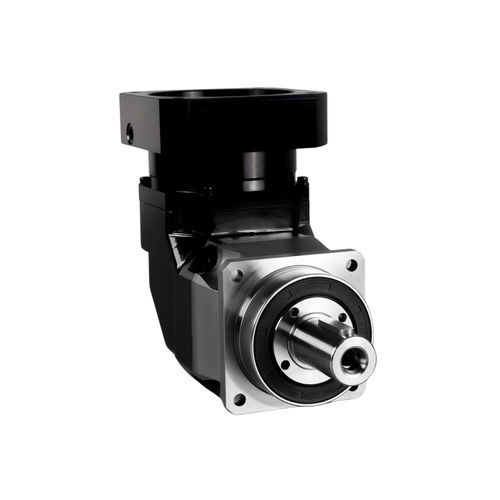

Caixa de transmissão angular de engrenagens cônicas NFR series

de eixos ortogonais90°de flange

Introdução do produto A caixa de engrenagens planetária de alta capacidade de carga em ângulo reto é um sistema de transmissão de engrenagens planetárias com uma disposição vertical de 90 graus entre os eixos de entrada e saída, ambos posicionados no mesmo plano. A extremidade de saída é reforçada com rolamentos de rolos cônicos de alta carga, permitindo que suporte forças radiais maiores e momentos de capotamento. A transmissão de potência e a redução de velocidade são alcançadas através do engrenamento de múltiplos estágios. Seu design compacto e eficiente em termos de espaço o torna ideal para aplicações industriais gerais com restrições espaciais ou que exigem orientação de entrada-saída vertical, particularmente adequado para máquinas-ferramentas que exigem alta resistência a momentos de capotamento. - Rolamentos de rolos cônicos de alta carga: A extremidade de saída incorpora rolamentos de rolos cônicos de alta carga para suportar forças radiais e momentos de capotamento maiores. - Configuração de entrada-saída de 90 graus: A disposição perpendicular dos eixos otimiza a utilização do espaço e redireciona o torque de saída. - Engrenagens helicoidais e cônicas de alta eficiência: Utiliza engrenagens helicoidais combinadas com um conjunto de engrenagens cônicas integradas, mantendo uma eficiência superior a 90% na transmissão de múltiplos estágios. - Alta precisão e baixo jogo: Engrenagens retificadas com precisão e um mecanismo de bloqueio tipo collet minimizam o jogo a ≤2 minutos de arco (1/30 de grau), atendendo aos rigorosos requisitos de precisão de posicionamento dos sistemas servo. - Capacidade de carga excepcional: O engrenamento de múltiplos dentes distribui as cargas de maneira uniforme. Engrenagens cementadas e temperadas combinadas com rolamentos de agulhas permitem um torque de saída de até vários milhares de Nm e uma resistência superior a choques. - Baixo ruído e operação estável: A tecnologia patenteada de redução de ruído e o design de engrenamento de dentes helicoidais reduzem o ruído operacional enquanto garantem um desempenho suave e sem vibrações. - Durabilidade e design sem manutenção: Selos de alta qualidade e tecnologia de lubrificação permanente garantem uma vida útil das engrenagens que excede 20.000 horas, mesmo em ambientes difíceis com altas temperaturas ou exposição a poeira. Especificações - Torque de saída nominal: Nm - Torque de aceleração máximo: 1,8 vezes o torque de saída nominal - Torque de parada de emergência: 3 vezes o torque de saída nominal - Velocidade de entrada nominal: até 4000 rpm (varia conforme o modelo) - Velocidade de entrada máxima: até 8000 rpm (varia conforme o modelo) - Jogo: tão baixo quanto ≤2 minutos de arco (alta precisão), ≤4 minutos de arco (precisão), ≤6 minutos de arco (padrão) - Rigidez: até 580 Nm/minuto de arco - Força radial máxima: até 58.000 N - Força axial máxima: até 59.000 N - Momento de capotamento: até 8.500 Nm - Vida útil: 20.000 horas (10.000 horas de operação contínua) - Eficiência: ≥95% (estágio único), ≥92% (estágio duplo) - Peso: até 125,3 kg (varia conforme o modelo) - Temperatura de operação: -10°C a 90°C - Lubrificação: Graxa sintética - Classe de proteção: IP65 - Posição de montagem: Qualquer direção - Nível de ruído: ≤75 dB(A) (a 3000 rpm, sem carga)
