Servorredutor planetário MYBR-E series
de eixos ortogonaiscoaxialcom eixo de saída vertical

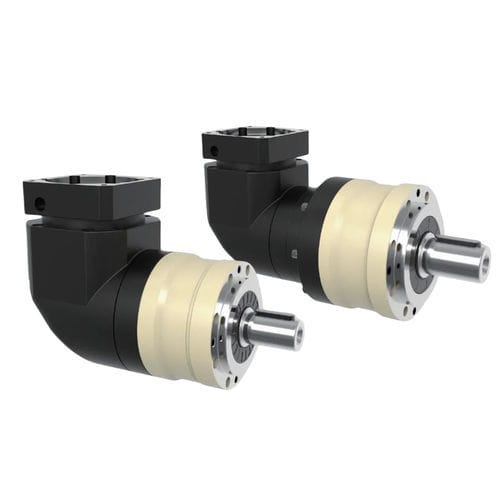

Servorredutor planetário - MYBR-E series - Suzhou Honpine Precision Industry Co., Ltd. - de eixos ortogonais / coaxial / com eixo de saída vertical
Servorredutor planetário - MYBR-E series - Suzhou Honpine Precision Industry Co., Ltd. - de eixos ortogonais / coaxial / com eixo de saída vertical
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetário
Orientação dos eixos
coaxial, de eixos ortogonais
Tipo de eixo-árvore
de eixo maciço, com eixo de saída vertical, flange para robô
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 500–1000 Nm, 1–2 kNm
Montagem
para montagem em flange, com pé de suporte, pendular
Características construção
compacto, flangeado
Número de estágios
de simples estágio, de dois estágios
Performance
de precisão, com folga reduzida, de alto torque, de elevada rigidez, de alto desempenho, de alto rendimento, sem manutenção, silencioso, de alta velocidade, de alta capacidade, para cargas pesadas
Aplicações
máquina, para servomotor, para aparelhos médicos, para transportador, para eixo-árvore, para transmissão, para mesa rotativa, para aplicações industriais, para a indústria alimentícia, para máquina-ferramenta, para automatismo, para robô, para máquina de corte, para máquinas, para serviços pesados, para aeronáutica, para veículos
Outras características
de alta qualidade, sob medida, com pés, autoalinhador

Descrição

Introdução
O redutor planetário em ângulo reto (90°) HONPINE MYBR-E foi concebido para máquinas industriais de porte médio a grande que exigem alto torque de saída, ampla gama de relações de redução e montagem compacta. Disponível em seis tamanhos de carcaça (MYBR-E070 a MYBR-E155), cobre relações de 3:1 a 200:1 e torque nominal de saída de aproximadamente 40 N·m a 2000 N·m para aplicações servo de baixa a alta carga.

Projeto e desempenho
A configuração compacta de 90° maximiza as opções de instalação, proporcionando alta eficiência de transmissão, folga controlada (≤6 arcmin em estágio único; ≤9 arcmin em dois estágios), rigidez torsional definida e vida útil prolongada. As velocidades de entrada nominais e máximas variam conforme o tamanho (ex.: MYBR-E070: nominal até 5.000 rpm, máx. 10.000 rpm). Eficiência: até 95% (estágio único) e até 92% (dois estágios).

Especificações (selecionadas)
  • Tamanhos de carcaça: seis tamanhos de 70 mm a 155 mm (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155, etc.)
  • Relações de redução: 3:1 a 200:1 (configurações de 1 e 2 estágios)
  • Torque nominal de saída T₂N: aprox. 40–2000 N·m dependendo do tamanho e relação
  • Torque máximo de saída T₂B: até 3 × T₂N (dependendo do modelo/razão)
  • Rigidez torsional (exemplos): MYBR-E070: 7 N·m/arcmin; MYBR-E090: 14; MYBR-E120: 25; MYBR-E155: 50
  • Cargas admissíveis (exemplos): carga radial até 9.400 N (MYBR-E155); cargas axiais conforme tabela por tamanho
  • Temperatura de operação: −10 °C a +90 °C; grau de proteção: IP65; lubrificação: graxa sintética
  • Nível de ruído (n₁ = 3000 rpm): ≤63–70 dB conforme o tamanho


Aplicações
  • Máquinas de embalagem
  • Sistemas de transporte e manuseio de materiais
  • Máquinas para trabalho em madeira
  • Automação industrial e equipamentos acionados por servo


Seleção do modelo e observações
Selecione a carcaça e a relação de redução com base no torque exigido, no momento de inércia (J1), nas cargas radiais/axiais admissíveis e na velocidade de entrada. Para cargas dinâmicas ou picos, verifique o torque máximo (até 3× T₂N) e os limites de velocidade por carcaça. Consulte as folhas de dados HONPINE ou o suporte técnico para dimensões detalhadas, valores de inércia e opções de montagem.
