Servorredutor planetário MYAR series
de eixos ortogonaiscoaxialcom eixo de saída vertical

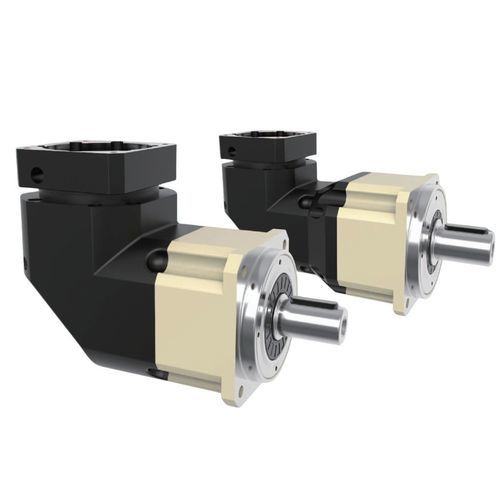

Servorredutor planetário - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - de eixos ortogonais / coaxial / com eixo de saída vertical
Servorredutor planetário - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - de eixos ortogonais / coaxial / com eixo de saída vertical
Servorredutor planetário - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - de eixos ortogonais / coaxial / com eixo de saída vertical - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetário
Orientação dos eixos
coaxial, de eixos ortogonais
Tipo de eixo-árvore
de eixo maciço, com eixo de saída vertical, flange para robô
Torque
200–500 Nm, 100–200 Nm, 50–100 Nm, 2–50 Nm, 500–1000 Nm, 10–20 Nm
Montagem
para montagem em flange, com pé de suporte, pendular
Características construção
compacto, flangeado
Número de estágios
de simples estágio, de múltiplos estágios
Performance
de alta precisão, com folga reduzida, de precisão, de alto torque, de elevada rigidez, de alto desempenho, de alto rendimento, para cargas pesadas, sem manutenção, silencioso, de alta velocidade, sem folga, de alta capacidade
Aplicações
para a indústria alimentícia, para servomotor, para transmissão, para aplicações industriais, para mesa rotativa, para máquina-ferramenta, para aparelhos médicos, máquina, para automatismo, para robótica, para máquina de corte, para máquina de processamento de alimentos, para serviços pesados, para máquina embaladora, para máquina de impressão, para eixo-árvore
Outras características
de alta qualidade, sob medida, com pés, IP65
Velocidade de rotação

MÁX: 10.000 rpm
(62.831,8531 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Folga

MÁX: 0 rad

MÍN: 0 rad

Relação de redução

MÁX: 200 unit

MÍN: 3 unit

Peso

MÁX: 83 kg
(182,98 lb)

MÍN: 0,9 kg
(1,98 lb)

Descrição

Visão geral
A série HONPINE MYAR de redutores planetários de precisão foi concebida para controlo de movimento industrial, oferecendo equilíbrio entre precisão, eficiência e opções de configuração. Disponível em sete tamanhos de carcaça (42–220 mm), relações monostágio de 3:1 a 20:1 e multi-estágio até 200:1. Par nominal de saída aproximado 14–2.000 N·m. Opções de folga e elevada eficiência de transmissão tornam a série adequada para servomotores, automação, CNC, embalamento, transportadores, impressão e aplicações OEM.

Especificações principais (seleção)
  • Tamanhos de carcaça: 42, 60, 90, 115, 142, 180, 220 mm.
  • Relações: 1 estágio 3:1–20:1; multi-estágios até 200:1 (dependendo da configuração).
  • Par de saída nominal: ≈14–2.000 N·m (segundo modelo e relação).
  • Par de saída máximo: até ≈3× o nominal (dependendo do tamanho).
  • Eficiência: até ≤95% (1 estágio); até ≤92% (2 estágios).
  • Graus de folga: P0 (ultraprecisão) ≤2 arcmin (quando aplicável, 1 estágio); P1/P2 disponíveis.
  • Velocidades de entrada (exemplos): MYAR042/MYAR060 até 5.000 rpm (nominal) / 10.000 rpm (máx); tamanhos maiores com limites inferiores (ver ficha técnica).
  • Proteção: IP65; lubrificação: massa sintética; temperatura de operação: -10℃ a +90℃.


Aplicações típicas
  • Servodrives e controlo de movimento
  • Automação industrial e robótica
  • Máquinas CNC
  • Equipamentos de embalagem e impressão
  • Sistemas de transporte e manuseio
  • Integração OEM


Instalação e manutenção
  • Montagem: qualquer orientação admitida.
  • Níveis de ruído (n₁ = 3000 rpm): ≈ ≤61–74 dB dependendo do tamanho.
  • Peso representativo (1 estágio): MYAR042 ≈0,9 kg … MYAR220 ≈83 kg; versões 2 estágios são mais pesadas.
  • Rigididade torsional e cargas admissíveis radiais/axiais são dependentes da carcaça — consultar tabela para dimensionamento.
  • Vida útil de referência: ≈20.000 h (condições de utilização dependentes).


Opções e encomenda
  • Graus de folga (P0/P1/P2), configurações de estágios e relações personalizadas sob pedido.
  • Selecionar tamanho, número de estágios e grau de folga conforme inércia do motor, torque e requisitos de precisão.
  • Para seleção final, consultar a ficha técnica completa com valores por modelo.
