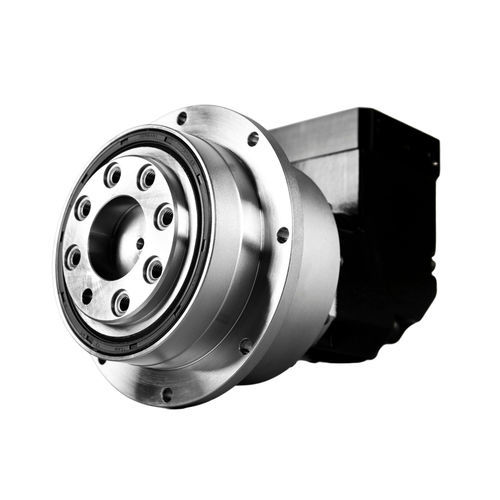

Caixa de transmissão angular de engrenagens cônicas NDVR series

de eixos ortogonais90°de flange

Introdução A caixa de engrenagens planetária de alta capacidade de carga em ângulo reto é um sistema de transmissão planetária com uma disposição vertical de 90 graus entre os eixos de entrada e saída, ambos posicionados no mesmo plano. A extremidade de saída está equipada com uma placa de flange. A transmissão de potência e a redução de velocidade são alcançadas através do engrenamento de múltiplos estágios. Seu design compacto e eficiente em termos de espaço o torna ideal para aplicações industriais gerais com restrições espaciais ou que exigem orientação de entrada-saída vertical, particularmente adequado para máquinas-ferramenta que exigem alta resistência a momentos de capotamento. Características - Saída de placa de flange: A extremidade de saída é projetada como uma placa de flange plana para montagem segura. - Configuração de entrada-saída de 90 graus: A disposição perpendicular dos eixos otimiza a utilização do espaço e redireciona o torque de saída. - Engrenagens helicoidais e cônicas de alta eficiência: Utiliza engrenagens helicoidais combinadas com um conjunto de engrenagens cônicas integradas, mantendo uma eficiência superior a 90% na transmissão de múltiplos estágios. - Alta precisão e baixo backlash: Engrenagens retificadas com precisão e um mecanismo de bloqueio tipo collet minimizam o backlash para ≤2 minutos de arco (1/30°), garantindo conformidade com os requisitos de precisão de posicionamento do sistema servo. - Capacidade de carga excepcional: O engrenamento de múltiplos dentes distribui as cargas de maneira uniforme. Engrenagens cementadas e temperadas combinadas com rolamentos de agulha permitem torque de saída de até vários milhares de Nm e resistência superior a choques. - Baixo ruído e operação estável: Tecnologia patenteada de redução de ruído e design de engrenamento de dentes helicoidais reduzem o ruído operacional enquanto garantem desempenho suave e sem vibrações. - Longevidade e design sem manutenção: Selos de alta qualidade e lubrificação permanente garantem uma vida útil da engrenagem superior a 20.000 horas, mesmo em ambientes hostis com altas temperaturas ou exposição a poeira. Especificações - Torque de saída nominal: Nm - Número de segmento: simples, duplo - Relação: 4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - Torque de aceleração máximo: 1,8 vezes o torque de saída nominal - Torque de parada de emergência: 3 vezes o torque de saída nominal - Velocidade de entrada nominal: até 5000 rpm - Velocidade de entrada máxima: até 10000 rpm - Backlash ultrapreciso: ≤2 minutos de arco - Backlash preciso: ≤4 minutos de arco - Backlash padrão: ≤6 minutos de arco - Rigidez torsional: Nm/minuto de arco - Força radial máxima: N - Força axial máxima: N - Momento de inclinação: Nm - Vida útil: 20000 horas (operação contínua 10000 horas) - Eficiência: ≥95% (estágio único), ≥92% (estágio duplo) - Peso: kg - Temperatura de operação: -10℃-90℃ - Lubrificação: Graxa sintética - Classe de proteção: IP65 - Posição de montagem: Qualquer direção - Nível de ruído: ≤74 dB(A) Tags: caixa de engrenagens planetária de precisão, caixa de engrenagens planetária de alta precisão, caixa de engrenagens planetária em miniatura, mini caixa de engrenagens planetária, caixa de engrenagens planetária pequena, caixa de engrenagens planetária em ângulo reto, caixa de engrenagens planetária compacta, redutor planetário compacto, engrenagem planetária compacta, conjunto de engrenagens planetárias pequenas, motor de engrenagens planetárias pequenas, fornecedores de caixas de engrenagens planetárias pequenas Especificações técnicas / Características: - Disposição vertical dos eixos de entrada/saída a 90 graus - Saída de placa de flange para montagem segura - Engrenamento de múltiplos estágios para transmissão de potência e redução de velocidade - Conjunto de engrenagens helicoidais e cônicas, eficiência >90% - Backlash ≤2 minutos de arco (ultrapreciso), ≤4 minutos de arco (preciso), ≤6 minutos de arco (padrão) - Torque de saída: até vários milhares de Nm - Vida útil: >20.000 horas - Classe de proteção: IP65 - Temperatura de operação: -10℃ a 90℃ - Lubrificação: Graxa sintética - Montagem: Qualquer direção - Nível de ruído: ≤74 dB(A)
