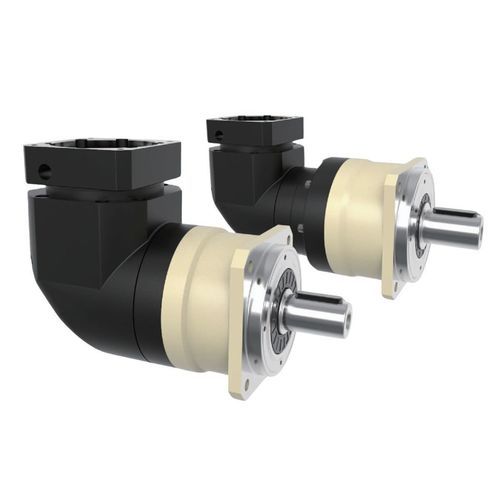

Caixa de transmissão angular de eixos ortogonais MYBR series

90°de flangede eixo maciço

Introdução
A série HONPINE MYBR de redutores planetários de precisão em ângulo reto foi projetada para aplicações de automação industrial que exigem instalação compacta, relações de redução flexíveis e transmissão de torque confiável a 90°. Disponível em cinco tamanhos (60–180 mm), a série cobre relações de 3:1 a 200:1 e torque de saída nominal tipicamente referenciado entre 40 N·m e 650 N·m, dependendo do modelo e da relação.

Principais características

• Projeto compacto em ângulo de 90° para instalações com espaço limitado.
• Cinco tamanhos: MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Configurações de um e dois estágios para cobrir ampla faixa de relações (3:1–200:1).
• Folga ultra-precisa: ≤6 arcmin (1 estágio P0), ≤9 arcmin (2 estágios P0).
• Alta eficiência de transmissão: até ≤95% em muitas relações de 1 estágio (≤92% em algumas combinações de 2 estágios/altas relações).
• Grau de proteção IP65 e lubrificação de fábrica com graxa sintética.

Gama de modelos

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Especificações (resumo)

• Torque de saída nominal (típico): referenciado 40 N·m a 650 N·m (varia conforme modelo/relação); torque máximo até ≈3× o nominal (dependendo do modelo).
• Velocidade de entrada nominal: MYBR060 até 5 000 rpm; MYBR090/MYBR115 até 4 000 rpm; MYBR142/MYBR180 até 3 000 rpm. Velocidades máximas: MYBR060 10 000 rpm; MYBR090/115 8 000 rpm; MYBR142/180 6 000 rpm.
• Rigidez torsional (exemplos): MYBR060 ≈7 N·m/arcmin; MYBR090 ≈14; MYBR115 ≈25; MYBR142 ≈50; MYBR180 ≈145.
• Capacidades de carga (exemplos): cargas radiais ≈1 530–14 500 N; cargas axiais ≈630–7 250 N (dependendo do modelo).
• Vida útil (valor de projeto típico): ≈20 000 h (dependente da aplicação).
• Peso (exemplos): 1 estágio MYBR060 ≈2,1 kg → MYBR180 ≈51 kg; 2 estágios até ≈54 kg.
• Temperatura de operação: -10℃ a +90℃. Nível de ruído (n₁ = 3000 rpm): tip. ≤63–72 dB conforme o tamanho.

Características técnicas

• Série: HONPINE MYBR.
• Projeto: redutor planetário de precisão, ângulo reto 90°, disponível em 1 ou 2 estágios.
• Lubrificação: graxa sintética fornecida de fábrica.
• Proteção: IP65.
• Aplicações: máquinas de embalagem, sistemas de transporte, equipamentos de montagem, manuseio de materiais e outros sistemas de automação industrial que exijam redutores de ângulo reto compactos e precisos.
