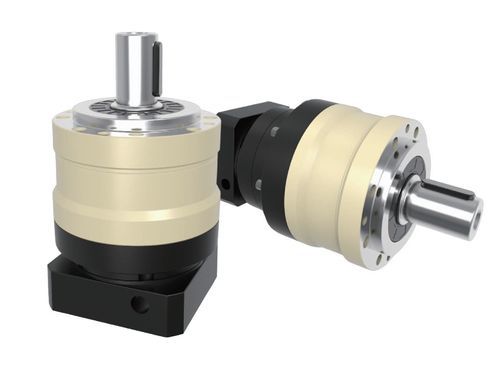

Servorredutor planetário MYB-E series

coaxialde eixo maciçocom folga reduzida

Introdução
A série HONPINE MYB-E de redutores planetários de precisão foi projetada para máquinas industriais de porte médio e grande que exigem elevada capacidade de torque, posicionamento preciso e operação contínua. Disponível em seis diâmetros de carcaça (70–235 mm), cobre relações de redução de 3:1 a 100:1 e torques nominais de saída de 40 N·m a 2000 N·m. O projeto assegura alta rigidez torsional, resistência a impactos e transmissão eficiente de torque.

Características

• Folga: ≤5 arcmin (monobloco); ≤7 arcmin (duplo bloco)
• Alta rigidez torsional e resistência a choques
• Movimento suave e posicionamento preciso, adequado para sistemas servo
• Alta eficiência: ≥97% para relações 3–10:1; ≥94% para relações 12–100:1
• Classe de proteção IP65 e lubrificação com graxa sintética

Aplicações
Indicada para sistemas servo e de controle de movimento; utilizada em máquinas de embalagem, sistemas de transporte, máquinas para trabalhar madeira, equipamentos de manuseio de materiais e automação industrial onde se exige transmissão de torque confiável e repetível.

Especificações (extrato da tabela, linha por linha)
Especificações | Unidade | Estágios | Relação de transmissão¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Torque de saída nominal T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Torque máximo de saída T₂B | N·m | 12 | 3~100 | 3 × torque de saída nominal (todas as carcaças)
Velocidade nominal de entrada n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Velocidade máxima de entrada n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Folga | arcmin | 1/2 | 3~10 / 12~100 | 1 estágio ≤5 ; 2 estágios ≤7
Rigidez torsional | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Carga radial admissível F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Carga axial admissível F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Carga axial admissível F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Vida útil | h | 12 | 3~100 | 20,000* (valor indicativo)
Eficiência η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Peso | kg | 1/2 | 3~10 / 12~100 | Ver valores por modelo na tabela
Temperatura de operação | ℃ | 12 | 3~100 | -10 ℃ ~ +90 ℃
Lubrificação | | 12 | 3~100 | Graxa sintética
Classe de proteção | | 12 | 3~100 | IP65
Posição de montagem | | 12 | 3~100 | Orientação de montagem (flexível)
Nível de ruído (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70

Características / especificações técnicas

• Série: MYB-E
• Diâmetros: 70 / 90 / 120 / 155 / 205 / 235 mm
• Relações: 3:1 a 100:1
• Torque nominal: 40–2,000 N·m
• Torque máximo: até 3× o nominal
• Folga: ≤5 arcmin (1 estágio); ≤7 arcmin (2 estágios)
• Alta eficiência e compatível com servos
• Proteção IP65, lubrificação com graxa sintética
