Redutor planetário MYDR series
coaxialde eixos ortogonaisde eixos paralelos

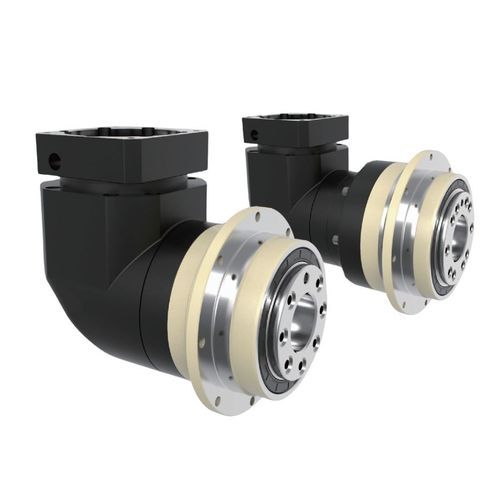

Redutor planetário - MYDR series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos ortogonais / de eixos paralelos
Redutor planetário - MYDR series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos ortogonais / de eixos paralelos
Redutor planetário - MYDR series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos ortogonais / de eixos paralelos - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetário
Orientação dos eixos
coaxial, de eixos ortogonais, de eixos paralelos
Tipo de eixo-árvore
de eixo vazado, de eixo maciço, de eixo estriado, de eixo com pinhão, com eixo de saída vertical, flange para robô, multieixos
Torque
200–500 Nm, 100–200 Nm, 2–50 Nm, 50–100 Nm, 500–1000 Nm, 1–2 kNm
Montagem
para montagem em flange, pendular, com pé de suporte
Características construção
compacto, flangeado, oco
Número de estágios
de simples estágio, de dois estágios
Performance
de alto desempenho, de precisão, de alto rendimento, silencioso, de alto torque, com folga reduzida, sem folga, para cargas pesadas, de elevada rigidez, sem manutenção, de alta potência, de alta capacidade, de alta velocidade
Aplicações
para equipamento de movimentação, de orientação da nacele para aerogerador, para transmissão de rodas e esteiras, para máquina injetora, para aplicações teleféricas, para máquina embaladora, para a indústria química, para aplicações trituração, para aerador, para carrinho, para máquina de papel, para tanque de clareamento, para mesa rotativa, para prensa de impressão, para máquina de arquear e endireitar, para a indústria metalúrgica, para transmissão de corrente e correia, para servomotor, para aplicações industriais, para ambientes severos, para tambores, para escavadeira, para aparelhos médicos, para máquina de impressão, para laminador a quente reversível, para geração de energia, para escada rolante, para torre de resfriamento, para máquina-ferramenta, para bomba, para veículos, para torno, para hidrapulper, para automatismo, de ferramentas, para aplicações marítimas, para acoplamento motor, para controle de rotação, para motor elétrico, para a indústria da borracha, para antena, para moinho, máquina, para a indústria alimentícia, para funcionamento contínuo, para elevador, para bobinadeira, para mineração, para centrífuga, para misturador, para laminador, para agitador, para transportador, para transportador, para robótica, de transmissão, de perfis, para a indústria petroquímica, para turbina eólica, para equipamento de telecomunicações, para ombrelone de grandes dimensões, para triturador vertical, para operações de elevação, para a indústria do papel, para têxteis, para a indústria do cimento, para serviços pesados, para a indústria do açúcar, para motor CC, para aeronáutica, para porta, para máquina de corte, para roda, para a indústria do plástico, para produtos farmacêuticos, para atuador, para guindaste, para guincho, para máquina de medição tridimensional, para maquinaria, para máquina de trefilação de cordas, para tela de proteção solar de grande dimensão, para extrusora, para sistema pinhão-cremalheira, para máquina de processamento de alimentos, para trituração, para equipamentos mineiros, para automóvel, para acionamento elétrico, para regulação de nível, para estação de tratamento de águas residuais, para elevador de balde, para sistema de elevação, para máquina de soldagem, para AGV
Outras características
com transmissão mecânica, de alta qualidade, sob medida, com adaptador de motor, vertical, IP65
Velocidade de rotação

MÁX: 10.000 rpm
(62.831,8531 rad.min-1)

MÍN: 2.000 rpm
(12.566,3706 rad.min-1)

Folga

MÁX: 0 rad

MÍN: 0 rad

Relação de redução

MÁX: 200 unit

MÍN: 4 unit

Peso

MÁX: 85,9 kg
(189,38 lb)

MÍN: 1,1 kg
(2,43 lb)

Descrição

Introdução
A série MYDR de redutores planetários de precisão da HONPINE apresenta saída flangeada de alta rigidez, combinando ampla faixa de relações de redução, alta capacidade de torque e desempenho de transmissão confiável para sistemas industriais de controlo de movimento. Disponível em sete tamanhos (47 mm a 255 mm), fornece relações de 4:1 até 200:1 e torque de saída nominal de 14 N·m até 2.000 N·m. As opções de folga incluem ≤2 arcmin em monofase (P0) e ≤4 arcmin em configurações de duas fases quando aplicável.

Características
  • Saída flangeada de alta rigidez para montagem direta
  • Ampla faixa de redução: 4:1 a 200:1 (monofase e multifase)
  • Sete tamanhos: MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
  • Torque nominal de saída: aprox. 14 N·m a 2.000 N·m dependendo do modelo e relação
  • Classes de folga: Ultra‑precisão (P0) ≤2 arcmin; Precisão (P1); Standard (P2)
  • Alta eficiência: ≥95% (monofase); ≥92% (multifase)
  • Lubrificação com graxa sintética; grau de proteção IP65
  • Temperatura de operação: -10℃ a +90℃


Seleção de modelo / Séries disponíveis
Série: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). As relações e o número de estágios permitem cobrir razões de transmissão de 4 até 200 (razões disponíveis dependem da combinação de estágios e modelo).

Especificação (linhas da tabela; colunas separadas por " | ")
Especificação | Unidade | Estágios | Relação | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Torque nominal de saída T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
Estágios = 2 | N·m | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Torque máximo de saída T₂B | N·m | 12 | 4~200 | 3 × torque nominal (conforme configuração)
Velocidade nominal de entrada n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Velocidade máxima de entrada n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Folga ultra‑precisa (P0) | arcmin | 1 | 4~20 | ≤2 (monofase, onde aplicável); 2‑estágios ≤4
Folga precisão (P1) | arcmin | 1 | 4~20 | ≤4 (conforme modelo); 2‑estágios ≤7
Folga padrão (P2) | arcmin | 1 | 4~20 | ≤6 (conforme modelo); 2‑estágios ≤9
Rigidez torsional | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (conforme tamanho)
Momento de flexão máximo M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Carga radial admissível F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Vida útil | h | 12 | 4~200 | 20,000* (valor típico)
Eficiência η | % | 1 | 4~20 | ≥95% (monofase) ; ≥92% (multifase)
Peso | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Temperatura de operação | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubrificação | | 12 | 4~200 | Graxa sintética
Grau de proteção | | 12 | 4~200 | IP65
Posição de montagem | | 12 | 4~200 | Orientações de montagem flexíveis (ver documentação)
Nível de ruído (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (conforme tamanho)

Característica / Aplicações
  • Aplicações típicas: automação industrial, máquinas de embalagem, sistemas de montagem, transportadores e aplicações OEM
  • Várias classes de folga para ajustar precisão de posicionamento
  • Selecionar tamanho e número de estágios conforme torque requerido, inércia e cargas admissíveis
  • Consultar documentação técnica para seleção final, tolerâncias e manutenção
