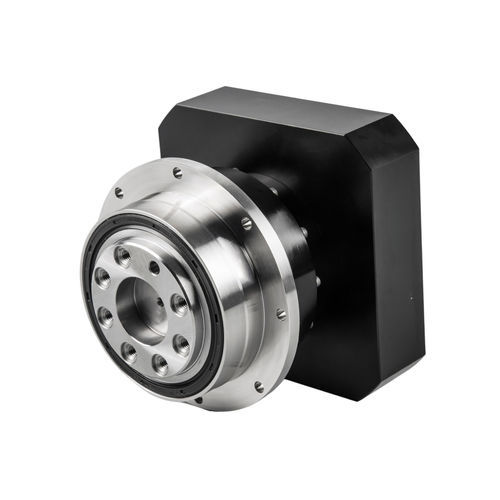

Redutor planetário ND series

de engrenagens helicoidaiscoaxialde eixo maciço

Introdução do produto O redutor planetário de saída de flange é um dispositivo de transmissão de precisão que combina um sistema de transmissão de engrenagens planetárias com uma estrutura de saída de flange. Seus componentes principais consistem em uma engrenagem solar, engrenagens planetárias e uma engrenagem de anel interno, alcançando a transmissão de potência através do engrenamento de engrenagens de estágio único ou múltiplo. A flange, servindo como um componente de conexão crítico, apresenta um design circular com rolamentos de alta precisão integrados, proporcionando uma área de contato aprimorada e suporte de montagem estável. Compatível com fontes de energia como motores servo e motores de passo, este redutor é amplamente empregado em equipamentos de precisão em máquinas-ferramentas CNC, robôs industriais, linhas de produção automatizadas e aplicações aeroespaciais. Características - Saída de flange com rolamentos de alta precisão: Equipado com rolamentos de alta precisão, o design de saída de flange oferece uma área de contato ampliada, suporte de montagem estável, precisão de posicionamento aprimorada, rigidez à tração superior e resistência torsional excepcional. - Transmissão de engrenagens helicoidais para maior eficiência: Todo o engrenamento helicoidal garante uma eficiência de transmissão superior: até 97-98% para configurações de estágio único e mantida acima de 90% para configurações de múltiplos estágios. - Alta precisão e baixo backlash: A tecnologia de retificação de precisão combinada com um mecanismo de fixação de pinça minimiza o backlash para ≤1 arcmin (1/60°), atendendo aos rigorosos requisitos de precisão de posicionamento para sistemas servo. - Design monolítico para maior rigidez: O transportador planetário integrado, a engrenagem de anel interno e a engrenagem solar eliminam pontos de rebitagem secundários, alcançando uma integridade estrutural incomparável. - Alta capacidade de carga: O engrenamento de múltiplos dentes distribui cargas de forma eficiente. Com engrenagens cementadas/temperadas e rolamentos de rolos de agulha, o redutor entrega torque de saída de até milhares de N·m e resistência ao impacto excepcional. - Redução de ruído e estabilidade operacional: A arquitetura patenteada de amortecimento de ruído e o engrenamento de rolagem de flanco de dente helicoidal reduzem o ruído operacional para ≤65 dB enquanto garantem suavidade sem vibrações. - Durabilidade e operação sem manutenção: Selos de qualidade superior e tecnologia de lubrificação permanente estendem a vida útil para mais de 20.000 horas, mesmo em ambientes adversos com altas temperaturas ou contaminação por partículas. Especificações - Torque de aceleração máximo: 1,8 vezes o torque de saída nominal - Torque de parada de emergência: 3 vezes o torque de saída nominal - Velocidade de entrada nominal: até 5000 rpm (varia conforme o modelo) - Velocidade de entrada máxima: até 10000 rpm (varia conforme o modelo) - Backlash ultra preciso: ≤1 arcmin (segmento único), ≤3 arcmin (segmento duplo) - Backlash preciso: ≤3 arcmin (simples), ≤5 arcmin (duplo) - Backlash padrão: ≤5 arcmin (simples), ≤7 arcmin (duplo) - Rigidez torsional: até 1421 Nm/arcmin (varia conforme o modelo) - Força radial máxima: até 58000 N (varia conforme o modelo) - Força axial máxima: até 59000 N (varia conforme o modelo) - Momento de inclinação: até 8500 Nm (varia conforme o modelo) - Vida útil: 20000 horas (operação contínua 10000 horas) - Eficiência: ≥97% (simples), ≥94% (duplo) - Peso: de 0,7 kg a 124,5 kg (varia conforme o modelo) - Temperatura de operação: -30℃ a 90℃ - Lubrificação: Graxa sintética - Classe de proteção: IP65 - Posição de montagem: Qualquer direção - Nível de ruído: ≤73 dB(A) (varia conforme o modelo e velocidade)
