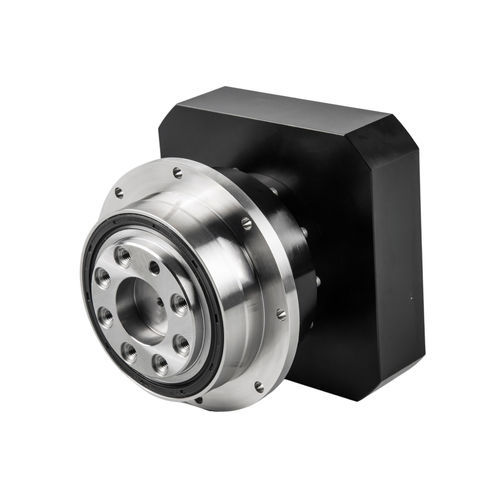

Redutor planetário ND series

de engrenagens helicoidaiscoaxialde eixo maciço

Introdução do produtoO redutor de engrenagens planetárias com saída por flange é um dispositivo de transmissão de precisão que combina um sistema de transmissão por engrenagens planetárias com uma estrutura de saída por flange. Os seus componentes principais consistem numa engrenagem solar, engrenagens planetárias e uma engrenagem de anel interna, conseguindo a transmissão de potência através de engrenagens de uma ou várias fases. A flange, que funciona como um componente de ligação crítico, apresenta um design circular com rolamentos de alta precisão integrados, proporcionando uma área de contacto melhorada e um suporte de montagem estável. Compatível com fontes de energia como servomotores e motores de passo, este redutor é amplamente utilizado em equipamento de precisão em máquinas-ferramentas CNC, robôs industriais, linhas de produção automatizadas e aplicações aeroespaciais.CaracterísticasFlange de saída com rolamentos de alta precisão: Equipado com rolamentos de alta precisão, o design da saída por flange proporciona uma área de contacto alargada, suporte de montagem estável, maior precisão posicional, rigidez superior à tração e excecional resistência à torção: O engate de todas as engrenagens helicoidais assegura uma eficiência de transmissão superior: até 97-98% para configurações de fase única e mantida acima de 90% para configurações de várias fases.Elevada precisão e folga reduzida: A tecnologia de retificação de precisão combinada com um mecanismo de fixação de pinças minimiza a folga para ≤1 arcmin (1/60°), cumprindo os requisitos rigorosos de precisão de posicionamento para sistemas servo.Conceção monolítica para maior rigidez: O suporte planetário integrado, a engrenagem de anel interna e a engrenagem solar eliminam os pontos de rebitagem secundários, conseguindo uma integridade estrutural sem paralelo.Elevada capacidade de carga: A malha de vários dentes distribui as cargas de forma eficiente. Com engrenagens cementadas/quenched e rolamentos de agulhas, o redutor proporciona um binário de saída até milhares de N-m e uma excelente resistência ao impacto: A arquitetura patenteada de amortecimento de ruído e o engate de rolamento do flanco do dente helicoidal reduzem o ruído operacional para ≤65 dB, assegurando ao mesmo tempo uma suavidade sem vibrações.Durabilidade e funcionamento sem manutenção: Os vedantes de qualidade superior e a tecnologia de lubrificação permanente prolongam a vida útil para mais de 20.000 horas, mesmo em ambientes agressivos com temperaturas elevadas ou contaminação por partículas.EspecificaçõesTabela de ParâmetrosNúmero do segmentoRazãoND047NDS064ND064NDS090ND090NDV110NDV140NDV200NDV255NDV285Torque nominal de saída torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further as especificações técnicas e os pormenores estão disponíveis nas tabelas de especificações completas acima.Binário máximo de aceleração: 1,8 vezes o binário de saída nominalBinário de paragem de emergência: força axial: até 59000 N (varia de acordo com o modelo)Momento de inclinação: até 8500 Nm (varia de acordo com o modelo)Vida útil: 20000 horas (operação contínua 10000 horas)Eficiência: ≥97% (simples), ≥94% (duplo)Peso: até 124,5 kg (varia de acordo com o modelo)Temperatura de operação: -30 ℃ a 90 ℃Lubrificação: Graxa sintéticaClasse de proteção: IP65Posição de montagem: Qualquer direcçãoNível de ruído: ≤73 dB(A) (varia consoante o modelo)
