Redutor planetário MYD series
coaxialde eixos paralelosde eixo vazado

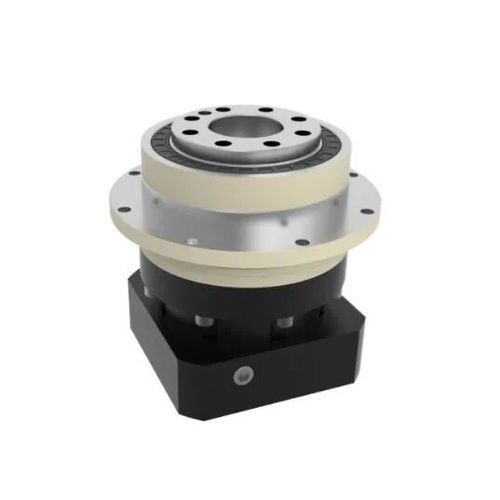

Redutor planetário - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos paralelos / de eixo vazado
Redutor planetário - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos paralelos / de eixo vazado
Redutor planetário - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de eixos paralelos / de eixo vazado - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetário
Orientação dos eixos
coaxial, de eixos paralelos
Tipo de eixo-árvore
de eixo vazado, de eixo maciço, flange para robô
Torque
200–500 Nm, 100–200 Nm, 2–50 Nm, 50–100 Nm, 500–1000 Nm, 1–2 kNm
Montagem
para montagem em flange, pendular, com pé de suporte
Características construção
flangeado, modular, oco, miniatura
Número de estágios
de simples estágio, de dois estágios
Performance
de alto desempenho, de precisão, de alto rendimento, sem folga, silencioso, de alto torque, com folga reduzida, para cargas pesadas, de elevada rigidez, de alta capacidade, sem manutenção, de alta potência, de alta velocidade
Aplicações
para turbina eólica, para robótica, para transmissão, para servomotor, para aplicações industriais, para aplicações trituração, para torno, para turbina hidráulica, para bobinadeira, para gerador, para aplicações teleféricas, para secador Yankee, para a indústria da borracha, para escada rolante, para automatismo, para laminador a quente reversível, para cabos e tubos, para máquina de papel, para motor de combustão interna, para veículo de transporte de esteiras, para transportador, para maquinaria, para misturador, para aerador, para soprador, para motor elétrico, máquina, para operações de elevação, de ferramentas, para ombrelone de grandes dimensões, para escavadeira, para porta, para gás, para máquina de corte, para a indústria metalúrgica, para equipamento de telecomunicações, para equipamentos mineiros, para máquina de trefilação de cordas, de transmissão, para máquina-ferramenta, para acionamento elétrico, para edifício, para antena, para trituração, para aplicações marítimas, para mineração, para a indústria do açúcar, para máquina de medição tridimensional, para sistema de elevação, para máquina injetora, para a indústria química, para ambientes severos, para aeronáutica, para válvula borboleta, para motor CC, para elevador de balde, para equipamento eletrônico, para a indústria do papel, para equipamento de movimentação, para guindaste, para agitador, para motor de passo, para máquina de processamento de alimentos, para a indústria do plástico, para ajuste de altura de estação de trabalho, para bomba, para moinho, para a indústria do cimento, duplo, para tanque de clareamento, para a indústria alimentícia, para serviços pesados, para guincho, para veículos, de perfis, para tambores, para nivelamento de móveis, para aplicações laser, para produtos farmacêuticos, para triturador vertical, para máquina de arquear e endireitar, para centrífuga, para fabricação de pneus, para extrusora, para tela de proteção solar de grande dimensão, para atuador, para estação de tratamento de águas residuais, para máquina de impressão, para regulagem em altura de estação de trabalho sentado/em pé, para tubos, para reator químico, para acoplamento motor, para geração de energia, de articulação, para plataforma rotativa, para hidrapulper, para torre de resfriamento, para têxteis, para AGV, para aparelhos médicos, para a indústria petroquímica, para esteira transportadora, para condensador, para transportador, para máquina de soldagem, para a indústria automóvel, para eixo de transmissão, para prensa de impressão, para controle de rotação, para máquina embaladora, para roda, para laminador, para sistema pinhão-cremalheira, para funcionamento contínuo, para carrinho, para elevador
Outras características
com transmissão mecânica, de alta qualidade, sob medida, com adaptador de motor, IP65
Velocidade de rotação

MÁX: 10.000 rpm
(62.831,8531 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Folga

MÁX: 0 rad

MÍN: 0 rad

Relação de redução

MÁX: 100 unit

MÍN: 4 unit

Peso

MÁX: 70,4 kg
(155,21 lb)

MÍN: 0,7 kg
(1,54 lb)

Descrição

Introdução
O redutor planetário de precisão HONPINE MYD Series apresenta projeto de saída com flange de alta rigidez para aplicações de controle de movimento que exigem precisão de posicionamento, alta transmissão de torque e confiabilidade a longo prazo. Disponível em sete tamanhos de carcaça (47 mm–255 mm) e ampla faixa de relações de transmissão, é adequado para robôs industriais, máquinas CNC, linhas automatizadas e equipamentos de processamento a laser.

Descrição funcional
Backlash ultrabaixo e alta rigidez torsional proporcionam excelente repetibilidade e movimento suave e preciso. Backlash P0 monobloco ≤1 arcmin; P0 em duas etapas ≤3 arcmin. Configurações para servomotores e articulações robóticas com torque nominal de saída de 14 Nm a 2000 Nm e torque máximo até 3× o nominal.

Resumo de especificações (dados-chave)
  • Série: HONPINE MYD Series
  • Tamanhos: MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 mm)
  • Faixa de relações: 4:1–100:1
  • Torque nominal de saída: 14 Nm–2000 Nm (dependendo do modelo)
  • Torque máximo de saída: até 3× o nominal
  • Velocidade nominal de entrada: tip. até 5.000 rpm para estruturas pequenas; menor nas grandes
  • Velocidade máxima de entrada: até 10.000 rpm (dependendo do modelo)
  • Níveis de folga: P0 ≤1' (uma etapa); ≤3' (duas etapas). P1/P2 disponíveis por modelo
  • Eficiência: uma etapa ≥97 %; configurações comuns de duas etapas ≥94 %
  • Temperatura de operação: -10 °C a +90 °C
  • Lubrificação: graxa sintética (preenchida de fábrica)
  • Classe de proteção: IP65
  • Pesos típicos (1 etapa): 0,7 kg–56,1 kg; (2 etapas): 1,0 kg–70,4 kg
  • Nível de ruído (n1 = 3000 rpm): aprox. ≤56 dB a ≤70 dB conforme o tamanho


Modelos e seleção
Os modelos MYD047–MYD255 cobrem toda a faixa de torque e relações; consulte a tabela de especificações detalhada na página do produto para rigidez torsional por modelo, cargas admissíveis, momento fletor e valores exatos de velocidade/torque.

Aplicações
  • Robôs industriais (juntas, eixos)
  • Máquinas-ferramenta CNC (eixos de alta precisão)
  • Linhas de produção automatizadas
  • Processamento a laser e equipamentos de fabricação de precisão
