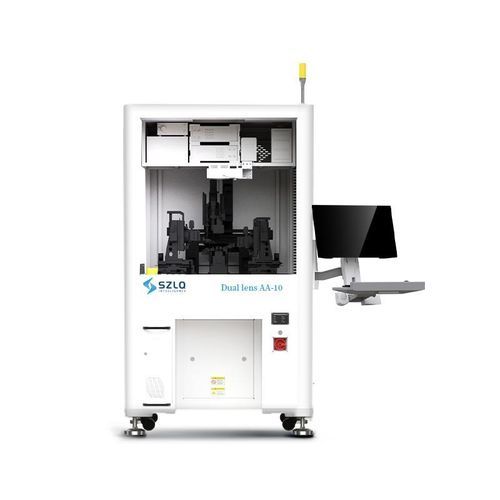

Sistema de alinhamento mecânico Dual lens AA-10-z
ópticopara dispositivo ópticode matriz de fibras ópticas e de guia de onda

Sistema de alinhamento mecânico - Dual lens AA-10-z - Suzhou Lieqi Intelligent Equipment Co., Ltd. - óptico / para dispositivo óptico / de matriz de fibras ópticas e de guia de onda
Sistema de alinhamento mecânico - Dual lens AA-10-z - Suzhou Lieqi Intelligent Equipment Co., Ltd. - óptico / para dispositivo óptico / de matriz de fibras ópticas e de guia de onda
Sistema de alinhamento mecânico - Dual lens AA-10-z - Suzhou Lieqi Intelligent Equipment Co., Ltd. - óptico / para dispositivo óptico / de matriz de fibras ópticas e de guia de onda - imagem - 2
Sistema de alinhamento mecânico - Dual lens AA-10-z - Suzhou Lieqi Intelligent Equipment Co., Ltd. - óptico / para dispositivo óptico / de matriz de fibras ópticas e de guia de onda - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Lieqi Intelligent Equipment Co., Ltd.

Características

Tecnologia
óptico, mecânico
Aplicações
para dispositivo óptico, industrial, de matriz de fibras ópticas e de guia de onda
Outras características
de alta precisão, automático, ultracompacto

Descrição

O Dual-lens AA-10-z é um sistema de alinhamento ativo desenvolvido para acoplamento síncrono de lentes duplas. Uma plataforma de posicionamento nano-linear acionada por motor de acionamento direto oferece alta eficiência, estabilidade e precisão de acoplamento. O equipamento integra dois sistemas ativos de acoplamento e montagem de alta precisão com seis graus de liberdade, orientação visual de alta precisão, calibração visual superior/inferior, feedback de pressão LENS e controlo de força, dosagem automática e cura UV automática, e uma mesa portadora com controlo de temperatura opcional — adequado para validação em pequenos volumes e produção em larga escala.

Principais características
  • Dois sistemas ativos de acoplamento e montagem de alta precisão com seis graus de liberdade
  • Plataforma de posicionamento nano-linear com acionamento direto para maior eficiência e precisão de acoplamento
  • Orientação visual de alta precisão com calibração visual superior e inferior
  • Feedback de pressão LENS e controlo de força de toque
  • Dosagem precisa automática e cura UV automática
  • Mesa portadora com controlo de temperatura (opcional)
  • Sistema de amortecimento por flutuação de ar de alta eficiência
  • Interface de software amigável, elevada compatibilidade do equipamento e troca rápida de garras
  • Design compacto para integração facilitada


Áreas de aplicação
  • Fotónica
  • Dispositivos de potência
  • Dispositivos RF de micro-ondas
  • Setor de veículos de nova energia


Características / Especificações técnicas
  • Ambiente de operação: Temperatura 22°C ± 2°C; Humidade 55% ± 5%
  • Precisão de posicionamento repetível dos eixos lineares acoplados: ±100 nm
  • Peso do equipamento: Aprox. 650 kg
  • Fonte de pressão positiva: Pressão ≥ 0,5 MPa; diâmetro de conexão: 8 mm
  • Fonte de pressão negativa: Grau de vácuo ≤ -80 KPa; diâmetro de conexão: 8 mm (bomba de vácuo opcional)
  • Adsorção a vácuo LENS com feedback de controlo de força
  • Posicionamento de dosagem e feedback de controlo de força de contacto
