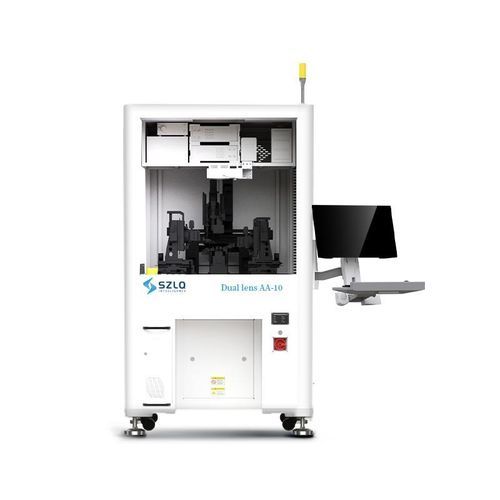

Sistema de alinhamento óptico Dual lens AA-10

para dispositivo ópticode matriz de fibras ópticas e de guia de ondaindustrial

Dual-lens AA-10 é um equipamento de alinhamento ativo projetado para produtos de acoplamento síncrono de dupla lente. Está equipado com dois conjuntos de sistemas de acoplamento e montagem ativos de alta precisão com seis graus de liberdade, uma mesa portadora com controlo de temperatura e orientação visual. O projeto equilibra compatibilidade e estabilidade, com acessórios de troca rápida e comutação por software para suportar vários modelos de máquina.

Funções principais

• Dois conjuntos de sistemas de acoplamento e montagem ativos de seis graus de liberdade de alta precisão
• Mesa portadora com controlo de temperatura de alta precisão
• Orientação visual de alta precisão com calibração visual superior e inferior
• Feedback preciso da pressão da lente
• Dispensação automática e cura UV automática
• Sistema de amortecimento por flutuação de ar de alta eficiência
• Acessórios de troca rápida e comutação por software para compatibilidade de máquinas

Opções adicionais / características

• Personalização
• Localização
• Calibração automática

Áreas de aplicação

• Fotónica
• Dispositivos de potência
• Dispositivos RF de micro-ondas
• Setor de veículos de nova energia

Vantagens / componentes

• Controlo da força do bocal combinado com adsorção por vácuo
• Componentes de posicionamento visual superior e inferior
• Acessórios para produto
• Componentes de dispensação e módulos de visão superior e cura UV
• Fonte de pressão positiva: Pressão ≥ 0,5 MPa; calibre de ligação: 8 mm
• Fonte de pressão negativa: Grau de vácuo ≤ -80 kPa; calibre de ligação: 8 mm (bomba de vácuo opcional)

Especificações técnicas

• Controlo de temperatura do portador: 20 ~ 80 °C, ±0,5 °C (opcional)
• Precisão de posicionamento repetível dos eixos lineares acoplados: ±100 nm
• Peso do equipamento: aprox. 650 kg
