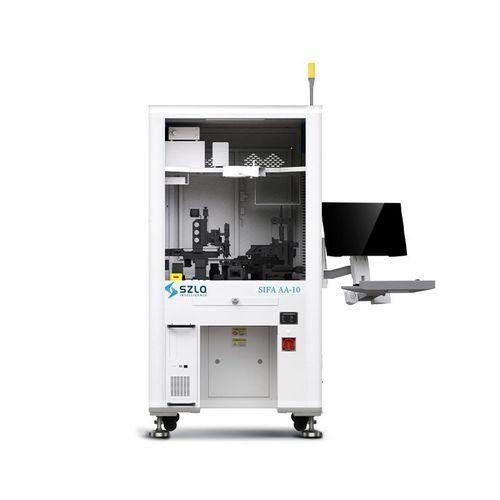

Sistema de acoplamento SIFA AA-10

SIFA AA-10 é um dispositivo de acoplamento projetado para o desenvolvimento de produtos T/RX-FA. Fornece dosagem automática, cura UV e controlo por retroação de força, integrando hardware e software para validação em pequena escala e produção em grande escala.

Principais características

• Sistema de montagem de acoplamento eficiente e preciso
• Sistema de nivelamento automático da plataforma
• Orientação visual para alinhamento
• Feedback preciso e em tempo real da pressão nas direções X/Z do FA
• Dosagem automática
• Cura UV automática
• Sistema de absorção de choque por flutuação de ar para maior estabilidade
• Interface de software amigável com comutação rápida de software
• Sistema de acoplamento desenvolvido internamente com alta compatibilidade de equipamentos
• Substituição conveniente de gabaritos

Áreas de aplicação

• Fotónica
• Dispositivos de potência
• Campo de dispositivos RF de micro-ondas
• Setor de veículos de nova energia

Características / Especificações técnicas

• Ambiente de operação: Temperatura 22°C ± 2°C; Humidade 55% ± 5%
• Precisão de posicionamento repetível dos eixos lineares acoplados: ±100 nm
• Peso do equipamento: Aprox. 600 kg
• Fonte de pressão positiva: Pressão ≥ 0,5 MPa; diâmetro de conexão: 8 mm
• Fonte de pressão negativa: Grau de vácuo ≤ -80 kPa; diâmetro de conexão: 8 mm (bomba de vácuo opcional)
• Adsorção a vácuo FA + fixação por mordentes elétricos com feedback de controlo de força
• Posicionamento de dosagem e feedback de controlo da força de contacto

Compatibilidade e opções

• Projetado para validação de I&D e escalável para linhas de produção
• Bomba de vácuo opcional e gabaritos personalizáveis
• Alta compatibilidade com diversos dispositivos e módulos FA
• Comutação rápida de software para adaptar receitas de processo
