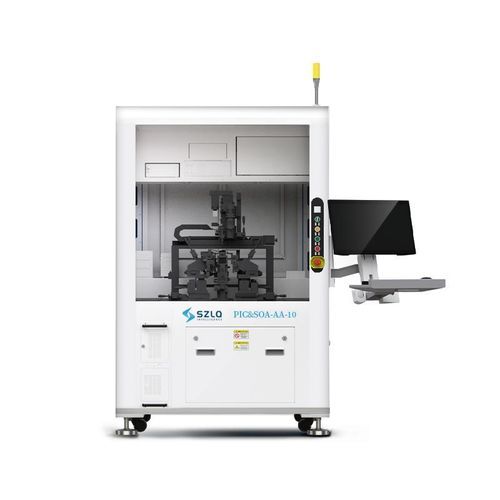

Sistema de alinhamento de alta precisão PIC&SOA-AA-10

automático

O PIC&SOA-AA-10 é um sistema de acoplamento ativo para montagem de PIC e SOA, concebido para estabilizar a qualidade do produto e aumentar o rendimento de produção através de alinhamento preciso e automação de processo eficiente. Integra montagens ativas duplas de seis graus de liberdade e várias funções de controlo e automação de alta precisão.

Principais características

• Dois sistemas de montagem ativos com seis graus de liberdade para alinhamento preciso.
• Controlo de temperatura da mesa portadora: 20–80°C, ±0,5°C.
• Orientação visual de alta precisão e feedback de pressão para alinhamento em malha fechada.
• Dispensação automática e precisa com cura UV integrada.
• Sistema de amortecimento por flutuação de ar eficiente para isolar vibrações externas e melhorar o rendimento.
• Alta compatibilidade: fixações substituíveis e comutação por software para mudança rápida de modelos e produção industrializada.

Áreas de aplicação

• Fotónica
• Dispositivos de potência
• Fabrico de dispositivos micro-ondas/RF
• Sector de veículos de nova energia

Características / Especificações técnicas

• Controlo de temperatura do portador: 20~80℃, ±0,5℃
• Precisão de posicionamento repetível dos eixos lineares acoplados: ±100 nm
• Peso do equipamento: aprox. 650 kg
• Fonte de pressão positiva: Pressão ≥ 0,5 MPa; diâmetro de ligação: 8 mm
• Fonte de pressão negativa: Grau de vácuo ≤ -80 kPa; diâmetro de ligação: 8 mm; bomba de vácuo opcional
• Capacidades adicionais: adsorção a vácuo SOA + fixação por mandíbulas elétricas; alimentação para sonda de zapping automática; dispositivo de controlo de temperatura PIC com dissipação por ar e sondas automáticas PIC; feedback de pressão final; dispensação automática e cura UV automática; sistema de amortecimento por flutuação de ar.
