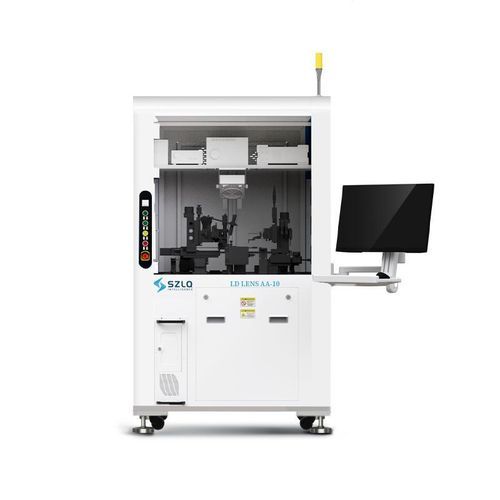

Sistema de alinhamento de alta precisão LD LENS AA-10

automático

Visão geral:
O LD LENS AA-10 é um sistema de acoplamento e montagem de alta precisão concebido para acoplamento e montagem LD LENS, oferecendo acoplamento ativo com seis graus de liberdade e funções integradas de controlo e automação para produção estável e repetível.

Funções e características principais:

• Acoplamento e montagem ativos com seis graus de liberdade
• Suporte com controlo de temperatura para estabilidade do processo
• Guiamento visual de alta precisão com componentes de posicionamento visual superior/inferior
• Retroalimentação precisa da pressão sob o LENS
• Controlo da força do bocal combinado com adsorção por vácuo
• Dispensação automática e cura UV automática para integração do processo
• Sistema de amortecimento por flutuação de ar para isolamento de vibrações
• Interface de software amigável com comutação rápida de receitas e elevada compatibilidade
• Substituição conveniente de utensílios para suportar desde validação em pequena série até produção em massa
• Configuração personalizável com capacidades de calibração automática

Áreas de aplicação:

• Fotónica
• Dispositivos de potência
• Dispositivos RF de micro-ondas
• Setor de veículos de nova energia

Características técnicas / especificações:

• Controlo da temperatura do suporte: 20~80 °C, ±0,5 °C (opcional)
• Precisão de posicionamento repetível dos eixos lineares acoplados: ±100 nm
• Peso do equipamento: aprox. 650 kg
• Fonte de pressão positiva: Pressão ≥ 0,5 MPa; calibre de receção: 8 mm
• Fonte de pressão negativa: Grau de vácuo ≤ -80 kPa; calibre de receção: 8 mm (bomba de vácuo opcional)
• Controlo da força do bocal combinado com adsorção por vácuo
• Inclui gabarito do produto e capacidades de dispensação automática
