Torno CNC TPS-V1000
horizontal

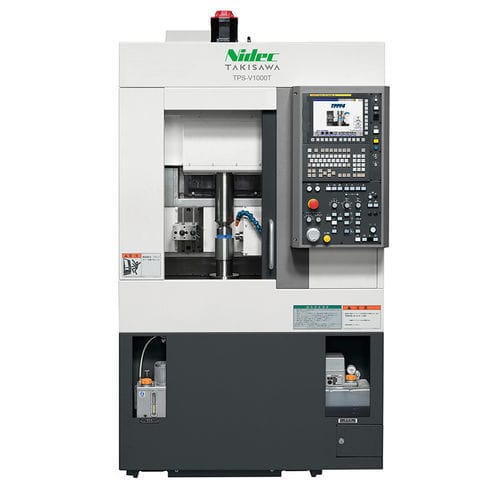

Torno CNC - TPS-V1000 - TAKISAWA - horizontal
Torno CNC - TPS-V1000 - TAKISAWA - horizontal
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Diâmetro

130 mm
(5,12 in)

Comprimento máx. peças

160 mm
(6 in)

Potência nominal

11 kW, 15 kW
(15 hp, 20,4 hp)

Comprimento total

1.180 mm
(46 in)

Largura total

3.075 mm
(121 in)

Altura total

2.200 mm
(87 in)

Peso

4.000 kg, 4.170 kg
(8.818 lb, 9.193 lb)

Descrição

Visão geral
  • O TPS-V1000 é uma máquina CNC vertical de pistão projetada para usinagem não circular em alta velocidade, reduzindo a área ocupada no piso.


Principais características
  • Curso cerâmico e acionamento por motor linear montados no dispositivo de usinagem não circular para alta aceleração e redução do tempo de usinagem.
  • Duas configurações: TPS-V1000 (padrão) e TPS-V1000T (com contra-ponta servo NC de rotação síncrona com o spindle).
  • Placa pente opcional disponível para integrar processos além da usinagem não circular.


Principais especificações da máquina
  • Contra-ponta: TPS-V1000 = Nenhuma; TPS-V1000T = Incluída (contra-ponta servo NC, rotação síncrona com o spindle).
  • Diâmetro máximo de torno / Comprimento máximo de torno (mm): Φ130 / 160.
  • Velocidade do spindle (min⁻¹): 4000.
  • Tipo de torreta: para usinagem não circular.
  • Motor do spindle (kW): 15 / 11.
  • Potência elétrica (kVA): TPS-V1000 = 20; TPS-V1000T = 21.
  • Fonte de ar (MPa): 0.5.
  • Altura da máquina (mm): 2200.
  • Área de piso necessária (mm): 1180 × 3075.
  • Peso da máquina (kg): TPS-V1000 = 4000; TPS-V1000T = 4170.


Características técnicas
  • Tipo de produto: Máquina CNC vertical de pistão especializada em usinagem não circular.
  • Benefícios principais: pegada compacta, capacidade de usinagem em alta velocidade e flexibilidade de processo via placa pente opcional.
  • Variações: TPS-V1000 (padrão) e TPS-V1000T (com contra-ponta NC para rotação síncrona do spindle).
