Torno CNC TPS-3400HⅡ
horizontalde alta velocidade

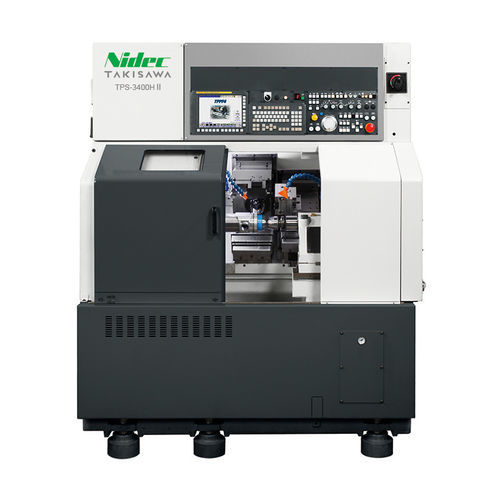

Torno CNC - TPS-3400HⅡ - TAKISAWA - horizontal / de alta velocidade
Torno CNC - TPS-3400HⅡ - TAKISAWA - horizontal / de alta velocidade
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Performance
de alta velocidade
Diâmetro

260 mm
(10,24 in)

Velocidade de rotação

4.000 rpm
(25.132,741 rad.min-1)

Comprimento máx. peças

285 mm
(11 in)

Potência nominal

11 kW
(15 hp)

Comprimento total

1.600 mm
(63 in)

Largura total

2.370 mm
(93 in)

Altura total

1.970 mm
(78 in)

Peso

3.000 kg
(6.614 lb)

Descrição

O TPS-3400HⅡ é um centro de usinagem de pistões Takisawa concebido para usinagem oval do diâmetro externo (OD) e ranhuramento de anel de pistões de motores automotivos. Integra o software de usinagem proprietário da Takisawa e uma unidade de usinagem oval de alta velocidade para reduzir etapas de processo mantendo elevada precisão.

Principais características
  • Redução de processos ao combinar a usinagem oval do OD e o ranhuramento de anel dos pistões.
  • Software de programação para usinagem de pistões da Takisawa (TPPF3) para operações de usinagem otimizadas.
  • Unidade de usinagem oval desenvolvida pela Takisawa que proporciona elevada velocidade e alta precisão de usinagem.
  • Plataforma de ferramenta de torneamento para ranhuramento do OD que pode ser inclinada conforme a forma da ranhura para se adequar a diferentes perfis.
  • Função de usinagem em alta velocidade que sincroniza os eixos C, Z e Y para permitir a usinagem rápida de perfis ovais do OD.


Aplicações
  • Usinagem integrada do OD oval e do ranhuramento de anel de pistões para reduzir etapas do processo de produção.


Especificações técnicas
  • Diâmetro máximo de torneamento / Comprimento máximo de torneamento: Φ260 / 285 mm
  • Velocidade do fuso: 4000 min⁻¹
  • Tipo de torreta: para usinagem não circular; para torneamento
  • Motor do fuso: 11 kW
  • Potência elétrica: 22.2 kVA
  • Pressão de ar: 0.5 MPa
  • Altura da máquina: 1970 mm
  • Área de piso requerida: 1600 × 2370 mm
  • Peso da máquina: 3000 kg
