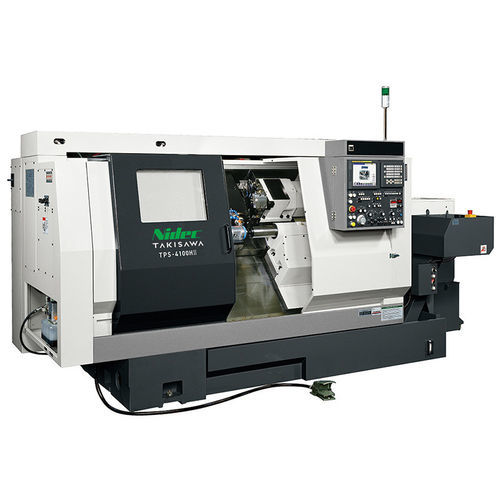

Torno CNC TPS-4100HⅡ

horizontalde 2 eixospara produção de peças pequenas

Visão geral
Torno CNC de 2 eixos do tipo integração de processo que integra função de usinagem não circular para proporcionar usinagem eficiente de pistões em produção de variedade variável e pequenos lotes. Executa usinagem oval do diâmetro externo do pistão e suporta uma operação de usinagem adicional com uma torre.

Aplicações

• Produção de pistões com alta variedade e pequenos volumes
• Consolidação de processos para substituir linhas multi-etapas
• Produção de perfis de OD não circulares

Principais características

• Função integrada de usinagem não circular para perfis ovais do OD
• Torre única que permite usinagens adicionais para integrar processos
• Projetado para flexibilidade em produção de variedades

Especificações técnicas

• Diâmetro máximo de torneamento / Comprimento máximo de torneamento: Φ320 / 250
• Velocidade do fuso: 4000 min-1
• Tipo de torre: T1: Torre de tambor octogonal; T2: para usinagem não circular
• Motor do fuso: 11 / 7.5 kW
• Potência elétrica: 28.1 kVA
• Pressão da fonte de ar: 0.5 MPa
• Altura da máquina: 1850 mm
• Espaço necessário no piso: 3880 × 2673 mm
• Peso da máquina: 5500 kg
