Centro de usinagem de 3 eixos TPS-3300HII
horizontalpara alumíniode torneamento

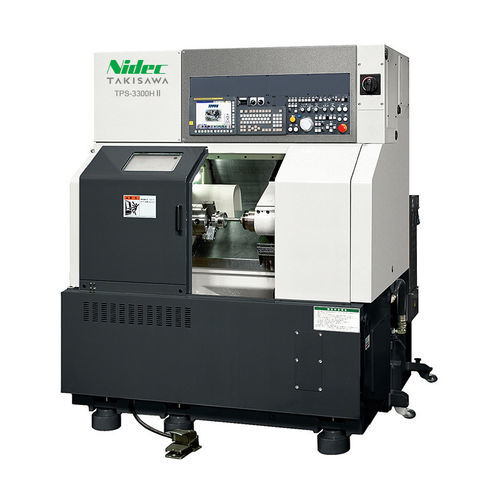

Centro de usinagem de 3 eixos - TPS-3300HII - TAKISAWA - horizontal / para alumínio / de torneamento
Centro de usinagem de 3 eixos - TPS-3300HII - TAKISAWA - horizontal / para alumínio / de torneamento
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Material usinado
para alumínio
Função adicional
de torneamento
Outras características
de alta precisão, de alta velocidade, com torre
Velocidade de rotação

1.000 rpm
(6.283 rad.min-1)

Potência

7 kW
(9,52 hp)

Peso total

2.800 kg
(6.172,94 lb)

Comprimento total

1.795 mm
(70,7 in)

Largura total

2.640 mm
(103,9 in)

Altura total

1.970 mm
(77,6 in)

Descrição

O TAKISAWA TPS-3300HII é um centro de usinagem 3D dedicado a orifícios de pino de pistão, concebido para perfis internos em forma de sino e ovais com alta precisão usados em pistões automotivos.

Visão geral
O TPS-3300HII da TAKISAWA fornece uma solução completa para usinagem de orifícios de pino. Integra um software de programação interativo dedicado (TPPF3) para criação simplificada de programas 3D e combina funções de torno CNC com um fuso de ferramenta rotativa de altíssima velocidade para realizar usinagens internas tridimensionais precisas e acabamento em alta velocidade. O método de raspagem em espiral e o mecanismo cerâmico de alta precisão alcançam acabamentos espelhados e tolerâncias dimensionais apertadas, adequados para aplicações padrão e de alto desempenho.

Principais capacidades
  • Projetado especificamente para usinagem de orifícios de pino de pistão, suportando perfis internos em sino, ovais e em degraus.
  • Software de programação TAKISAWA para pistões (TPPF3) incorporado para geração simplificada de programas 3D.
  • Combinação de eixos tipo torno CNC e fuso-ferramenta rotativo de altíssima velocidade para usinagem 3D interna e acabamento em alta velocidade.
  • Método único de raspagem em espiral que permite contornos de alta precisão e acabamentos de superfície espelhados.
  • Habilita novos designs de pistões que contribuem para economia de energia e metas ambientais.

Especificações técnicas
  • Velocidade do fuso (min⁻¹): Fuso esquerdo: 1000 / Ferramenta rotativa: 42000
  • Tipo de torreta: Fuso da ferramenta
  • Motor do fuso (kW): 7 / Ferramenta rotativa: 15
  • Potência elétrica (kVA): 30.3
  • Fonte de ar (MPa): 0.5
  • Altura da máquina (mm): 1970
  • Área ocupada (mm): 1795×2640
  • Peso da máquina (kg): 2800
