Torno CNC TPS-5000HⅡ
horizontalde 4 eixoscom duas torres

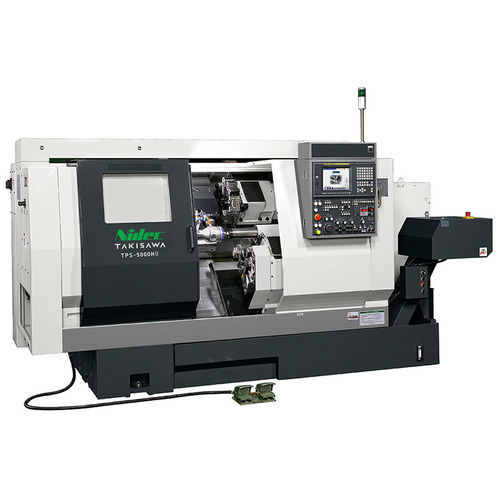

Torno CNC - TPS-5000HⅡ - TAKISAWA - horizontal / de 4 eixos / com duas torres
Torno CNC - TPS-5000HⅡ - TAKISAWA - horizontal / de 4 eixos / com duas torres
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Número de eixos
de 4 eixos
Torres
com duas torres
Aplicações
de produção, para peças não circulares
Outras características
compacto, multifuncional
Diâmetro

320 mm
(12,6 in)

Velocidade de rotação

3.000 rpm, 4.000 rpm
(18.849,556 rad.min-1, 25.132,741 rad.min-1)

Comprimento máx. peças

250 mm
(10 in)

Comprimento máx. corte

250 mm
(10 in)

Potência nominal

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Comprimento total

3.880 mm
(153 in)

Largura total

2.673 mm
(105 in)

Altura total

1.850 mm
(73 in)

Peso

6.000 kg
(13.228 lb)

Descrição

O TPS-5000HⅡ é um torno CNC de integração de processo que combina usinagem não circular (oval) do diâmetro externo do pistão com operações adicionais realizadas por duas torretas. A configuração de 2 torretas e 4 eixos integra a usinagem não circular para suportar produção flexível de tipos e lotes variáveis.

Principais características
  • Usinagem oval (não circular) do diâmetro externo do pistão
  • Operações adicionais de usinagem com duas torretas
  • Torno CNC 2 torretas, 4 eixos com capacidade integrada de usinagem não circular
  • Projetado para usinagem eficiente de pistões em produção com variação de tipos / lotes

Especificações principais da máquina
  • Diâmetro máximo de torneamento / Comprimento máximo de torneamento: φ320 / 250 mm
  • Velocidade do fuso: Torneamento: 4000 min⁻¹, Não circular: 3000 min⁻¹
  • Tipo de torretta: T1, T2: torretta para torneamento; T3: para usinagem não circular
  • Motor do fuso: 11 / 7,5 kW
  • Potência elétrica: 30,8 kVA
  • Fonte de ar: 0,5 MPa
  • Altura da máquina: 1850 mm
  • Espaço necessário no piso: 3880 × 2673 mm
  • Peso da máquina: 6000 kg
