Torno CNC TPS-3200HⅡ
horizontalpara peças não circulares

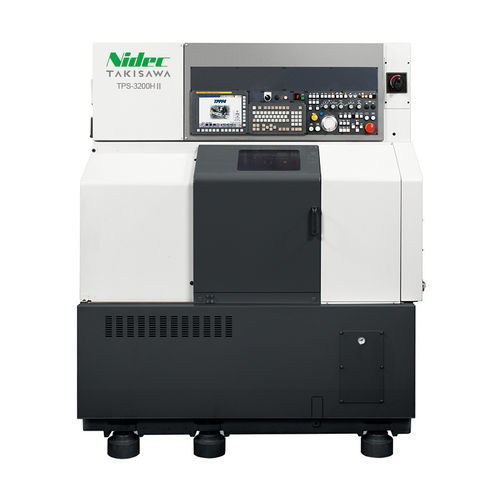

Torno CNC - TPS-3200HⅡ - TAKISAWA - horizontal / para peças não circulares
Torno CNC - TPS-3200HⅡ - TAKISAWA - horizontal / para peças não circulares
Guardar nos favoritos
Comparar

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
horizontal
Aplicações
para peças não circulares
Diâmetro

246 mm
(9,69 in)

Velocidade de rotação

1.000 rpm
(6.283,185 rad.min-1)

Comprimento máx. peças

320 mm
(13 in)

Potência nominal

7 kW
(9,5 hp)

Comprimento total

1.795 mm
(71 in)

Largura total

1.850 mm
(73 in)

Altura total

1.900 mm
(75 in)

Peso

2.600 kg
(5.732 lb)

Descrição

O TPS-3200H2 é um torno para anéis de pistão projetado para usinagem não circular em formato oval (apple-shaped) dos diâmetros interno (ID) e externo (OD), com capacidade de corte integrada. Ele realiza a usinagem do OD na torreta normal e, em seguida, executa sequencialmente a usinagem do ID e o corte usando um porta-ferramenta de usinagem ID no eixo X e um porta-ferramenta de corte montados na torreta principal.

Aplicações / Capacidades principais
  • Usinagem oval (apple-shaped) de ID e OD de anéis de pistão
  • Operação de corte integrada imediatamente após a usinagem
  • Fluxo de usinagem sequencial em uma única fixação: usinagem OD (torreta normal) → usinagem ID e corte (porta-ferramentas ID eixo X e porta-ferramentas de corte na torreta principal)


Características / Especificações técnicas
  • Diâmetro máx. de usinagem / Comprimento máx. de usinagem: φ246 / 320 mm
  • Velocidade do fuso: 1000 min-1
  • Tipo de torreta: para usinagem não circular
  • Motor do fuso: 7 kW
  • Potência elétrica: 14.0 kVA
  • Pressão de ar: 0.5 MPa
  • Altura da máquina: 1900 mm
  • Espaço de piso requerido: 1795 × 1850 mm
  • Peso da máquina: 2600 kg
