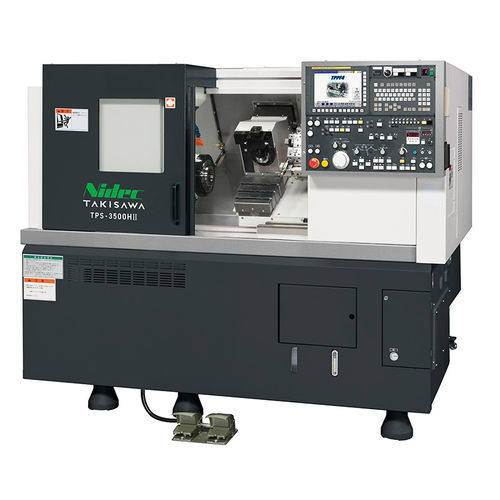

Torno CNC TPS-3500HⅡ

horizontalcompacto

Máquina compacta que consolida o processo completo de usinagem de pistões elípticos, permitindo o torneamento tanto oval quanto padrão de pistões. Integra o sistema de usinagem Non-Circular da Takisawa com uma torreta de torneamento padrão, contraponto hidráulico e transportador de cavacos com saída traseira. Projetada para integração direta em linhas de produção de pistões existentes e fornecida com o software TPPF3 para torneamento multitarefa de pistões.

Principais capacidades

• Usinagem de pistões elípticos (não circulares) e torneamento padrão de pistões
• Combinação do sistema de usinagem não circular com uma torreta de torneamento padrão (configuração de uma torreta)
• Contraponto hidráulico para suporte da peça
• Transportador de cavacos com saída traseira para remoção eficiente
• Pronta para integração em linhas de produção de pistões existentes
• Equipado com o software TPPF3 para a próxima geração de torneamento multitarefa de pistões

Especificações técnicas / Características

• Diâmetro máximo de torneamento / Comprimento máximo de torneamento: Φ260 / 250 mm
• Velocidade do fuso: 4000 min⁻¹
• Tipo de torreta: torreta para usinagem não circular e torreta para torneamento (1 torreta)
• Motor do fuso: 11 kW
• Potência elétrica: 23,0 kVA
• Pressão da fonte de ar: 0,5 MPa
• Altura da máquina: 1725 mm
• Área de piso necessária: 2125 × 2500 mm
• Peso da máquina: 3600 kg
