Motor de passo iMOT172S TM-CAT
CC24 V12 V

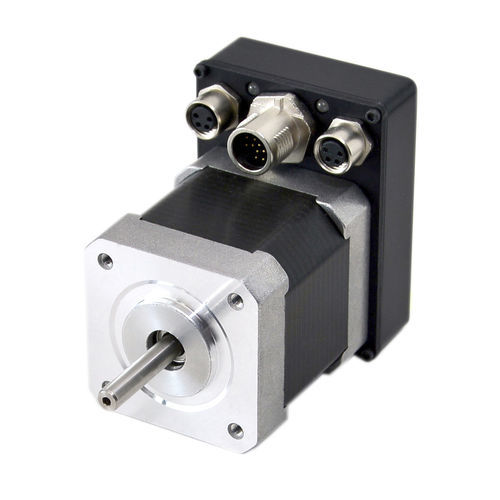

Motor de passo - iMOT172S TM-CAT - Technosoft - CC / 24 V / 12 V
Motor de passo - iMOT172S TM-CAT - Technosoft - CC / 24 V / 12 V
Guardar nos favoritos
Comparar
Mais informações no site da Technosoft

Características

Tipo
de passo, CC
Tensão
24 V, 12 V, 48 V, 36 V, 18 V, 30 V
Construção
NEMA 17
Grau de proteção
IP20
Número de polos
2 polos
Arrefecimento
refrigerado a ar
Aplicações
industrial, para equipamento médico, para robótica, para transportador, para óptica, para máquina embaladora, para mesa rotativa, para a indústria química, para centrífuga, para máquina de processamento de madeira, para porta automática, para aplicações nucleares, para dosador, para aplicações médicas, para a indústria eletrônica, para a indústria têxtil, para a indústria dos semicondutores, para instrumento de medição, para a indústria farmacêutica, para dispensadora automática, para bomba centrífuga, para ventiladores
Outras características
NEMA 17, de velocidade variável, com controle eletrônico, com controle de velocidade integrado, com servoacionamento, de controle de movimento, CANopen, RS-232, de torque variável, TMLCAN, com eletrônica integrada, com controle de movimento integrado, com encoder integrado, em circuito fechado, programável, com controle integrado, controle de velocidade integrado 0-10 V, com controlador de velocidade, com controlador integrado
Potência

40 W
(0,05 hp)

MÍN: 0 W
(0 hp)

MÁX: 50 W
(0,07 hp)

Intensidade de corrente

3 A

MÍN: 0,3 A

MÁX: 11 A

Torque

0,3 Nm
(0,221269 ft.lb)

MÍN: 0,01 Nm
(0,007376 ft.lb)

MÁX: 0,3 Nm
(0,221269 ft.lb)

Velocidade de rotação

1.200 rpm
(7.539,8224 rad.min-1)

MÍN: 0,01 rpm
(0,0628 rad.min-1)

MÁX: 1.700 rpm
(10.681,415 rad.min-1)

Temperatura de operação

MÍN: 0 °C
(32 °F)

MÁX: 40 °C
(104 °F)

Descrição

Motor de passo com unidade de acionamento e controlador de movimento integrados Motor de passo com um servocontrolador integrado e livremente programável Elevada dinâmica e eficiência através do controlo orientado pelo campo (FOC) Tensão de funcionamento: 12 – 48 V / binário nominal: 300 mNm Codificador absoluto magnético de volta única com 4096 impulsos por volta (12 bits) Interface: EtherCAT e RS232 Sistema de conectores: M8 / M12 Motor de passo inteligente com controlador de movimento incorporado, feedback de posição e interfaces RS232 e EtherCAT. O sistema de controlo integrado reduz a quantidade de cablagem necessária para a alimentação e a comunicação e melhora significativamente a compatibilidade eletromagnética. O motor inteligente já se encontra concebido de forma otimizada, pronto para funcionamento imediato, permitindo assim uma integração simples em espaços reduzidos. Características elétricas: Tensão de funcionamento: 12 - 48 VCC / corrente nominal: 3 A Binário nominal: 300 mNm a 1200 rpm Velocidade sem carga: 1700 rpm a 48 VCC Comunicação: RS232 — até 115 Kbit/s EtherCAT — com protocolo CANopen sobre EtherCAT (CoE) Entradas/saídas digitais e analógicas: 4 entradas digitais: 5-24 V, configuráveis como NPN ou PNP 2 saídas digitais: 5-24 V, 0,5 A, coletor aberto NPN 1 entrada analógica: 12 bits, 0-5 V Feedback: Codificador absoluto magnético de volta única integrado com uma resolução de 4096 incrementos por volta (12 bits). Segurança: Proteção contra sobrecorrente, sobretemperatura, subtensão e sobretensão, I2t e erro de seguimento.

---

Tradução automática  (ver texto original em inglês)
