Laminadora de roscas 215E

de alta precisão

Visão geral

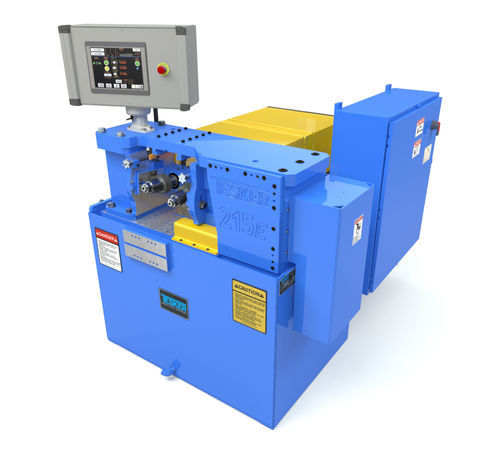

O Tesker Model 215E 2-matrizes é uma máquina de roscamento por laminação com duas matrizes, projetada para laminação por alimentação e passagem contínua com precisão e repetibilidade em parafusos, vergalhões roscados e componentes de fixação. Oferece pressão de laminação ajustável e velocidades de fuso variáveis para diferentes necessidades de produção.

Especificações da máquina Tesker Model 215E 2-matrizes:

• Tipo: Alimentação e passagem contínua
• Capacidade: 2 in
• Pressão de laminação: Ajustável até 35.000 lbs.

Motores

• Acionamento do fuso: 20 HP
• Refrigeração: 1/4 HP, Capacidade 50 Gal

Matrizes

• Diâmetro máximo: 6 in
• Largura máxima da face: 4-1/2 in
• Tamanho do fuso: 2 in (outros tamanhos disponíveis)
• Velocidades do fuso: Variáveis (faixa típica 40–180 RPM; outras velocidades disponíveis)

Dimensões ao chão

• Largura: 56 in
• Comprimento: 84 in
• Altura: 51 in
• Peso: 4.500 lbs.

Elétrico e observações

• Todos os modelos cabeados conforme NFPA 79 para operação em 480 volts, 3 fases, 60 Hz. Outras tensões disponíveis mediante custo adicional.
• Especificações sujeitas a alterações sem aviso prévio.
• Ferramental e proteções adicionais podem ser necessários dependendo do trabalho. A Tesker Manufacturing Corporation não assume responsabilidade por ferramental ou proteções projetados, fabricados ou instalados por terceiros.

Equipamento padrão

• Tacômetro RPM do fuso – Indica as RPM do fuso.

Opções disponíveis

• Servo Drive – Controle independente de alta precisão do eixo de acionamento do fuso; reduz componentes e manutenção. Alinhamento radial das matrizes via controle de motor a partir da interface HMI.
• Chave de limite de controle de comprimento de rosca – Usada em laminação parcial de rosca em vergalhão; posiciona e abre a cabeça quando o vergalhão aciona a chave; ajustável desde atrás das matrizes até as caixas de engrenagens traseiras.
• Acoplamento de alinhamento radial das matrizes – Permite ajuste rotacional separado entre fusos para casar matrizes de alimentação ou matrizes helicoidais de avanço lento.
• Suporte frontal em L incluindo gabarito de alimentação frontal – Dispositivo de fixação ajustável que se prende à frente da máquina.
• Conjunto de batente traseiro com mola e base – Batente de peça com mola que posiciona a peça para laminação em alimentação com leve movimento.
• Prensagem de peça com batente com mola – Operado manualmente, segura a peça na lâmina de suporte durante a laminação.
• Indicador de toe-in fechado – Fornece referência para ajustar a matriz da cabeça principal esquerda para ângulo de peça.
• Suportes de rolos externos (1 conjunto / 2 pcs) – Localizados atrás dos blocos de suporte do fuso para maior folga da peça.
• Suportes centrais (1 conjunto / 2 pcs) – Suportes para tubo central.
• Tubo de suporte central (um necessário por tamanho) – Contém peças para fora da parte traseira da máquina; um necessário por tamanho.
• Suporte superior – Captura o material entre as matrizes e as lâminas de suporte para operação em alta velocidade de parafusos e vergalhões roscados.
• Gabaritos de alimentação e recepção – Gabaritos personalizados de alimentação e recepção conforme suas necessidades específicas.

Especificações técnicas

• Tipo: Alimentação e passagem contínua
• Capacidade: 2 in
• Pressão de laminação: Ajustável até 35.000 lbs.
• Acionamento do fuso: 20 HP
• Refrigeração: 1/4 HP, Capacidade 50 Gal
• Diâmetro máximo da matriz: 6 in
• Largura máxima da face da matriz: 4-1/2 in
• Tamanho do fuso: 2 in (outros tamanhos disponíveis)
• Velocidades do fuso: Variáveis (40–180 RPM típ.)
• Largura ao chão: 56 in
• Comprimento ao chão: 84 in
• Altura ao chão: 51 in
• Peso: 4.500 lbs.
