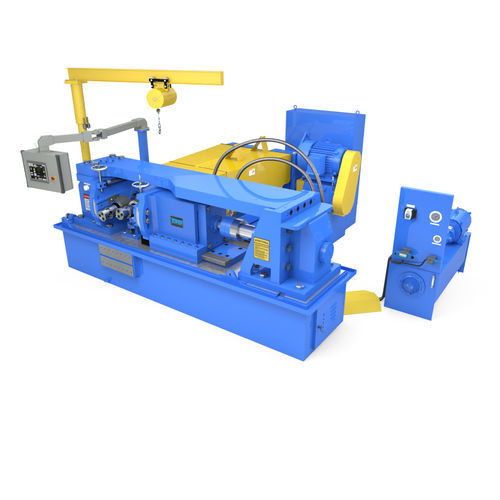

Laminadora de roscas 840E

hidráulicade alta precisão

Visão geral
A Tesker Model 840E 2-matrizes é uma máquina de laminação de roscas infeed & thrufeed, concebida para aplicações de grande diâmetro e laminação pesada. Aceita capacidade de até 24" e fornece pressão de laminação ajustável até 650.000 lb.

Especificações principais

• Tipo: Infeed & Thrufeed
• Capacidade: 24"
• Pressão de laminação: Ajustável até 650.000 lb
• Acionamento do eixo: 100 HP
• Hidráulica: 30 HP (capacidade 100 Gal)
• Refrigeração: 3/4 HP (capacidade 200 Gal)
• Diâmetro máximo das matrizes: 16"
• Largura máxima de face das matrizes: 15"
• Tamanho do eixo: 5-1/2" (outras tamanhos disponíveis)
• Velocidades do eixo: Variáveis (RPM 2 - 50; outras velocidades disponíveis)
• Dimensões ao solo (L x C x A): 216" x 255" x 106" (com lança)
• Peso: 96.000 lb
• Elétrico: Cabeada para NFPA 79 para 240 ou 480 V, 3 fases, 60 Hz (outras tensões disponíveis)

Motores & utilidades
Equipado com acionamento de eixo de 100 HP, motor hidráulico de 30 HP com reservatório de 100 Gal e bomba de refrigeração 3/4 HP com tanque de 200 Gal. Configuração conforme NFPA 79; tensões e frequências alternativas podem ser fornecidas.

Matrizes & ferramentaria
Suporta matrizes até 16" de diâmetro e 15" de largura de face. Eixo padrão 5-1/2" com velocidades variáveis. Suportes centrais e tubos de suporte disponíveis para operações thrufeed; outras dimensões podem ser fornecidas conforme a peça.

Equipamento padrão

• Servo Drive — controlo independente de alta precisão do eixo de acionamento do eixo; componentes e manutenção reduzidos; alinhamento radial das matrizes via controlo do motor a partir do HMI.

Opções disponíveis

• Suporte frontal em "L" incluindo fixação de alimentação de barra frontal
• Conjunto de batente traseiro com mola e base
• Sistema automático de lubrificação Versa III
• Válvula hidráulica de libertação lenta para libertação controlada da força em laminação pesada
• Tacômetro de RPM do eixo
• Acoplamento de alinhamento radial das matrizes para ajuste entre eixos
• Indicador de toe-in fechado para ajuste da conicidade da peça
• Suportes centrais (conjunto de 2 peças)
• Tubo de suporte central (um necessário por tamanho)
• Guindaste jib com equilibrador de ar para troca de matrizes
• Fixadores de alimentação e recepção personalizados

Instalação & segurança
Especificações sujeitas a alterações sem aviso prévio. Fixturing e proteções adicionais podem ser necessários dependendo da peça e do processo; Tesker Manufacturing Corporation não se responsabiliza por fixturing ou proteções projetados, fabricados ou instalados por terceiros.
