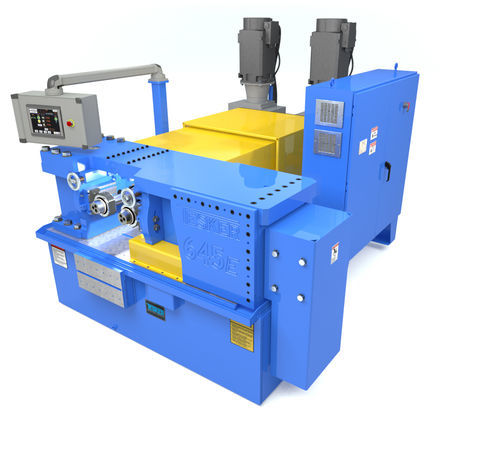

Laminadora de roscas 645E

Visão geral
O Tesker Model 645E 2-Die é uma máquina de laminação de roscas de alta rigidez para aplicações Infeed e Thrufeed, adequada para peças tratadas termicamente. Fornece até 235,000 lb de pressão de laminação ajustável e construção rígida para formação consistente das roscas.

Especificações
Especificações da máquina Tesker Model 645E 2-Die:
Tipo: Infeed & Thrufeed
Capacidade: 6 in
Pressão de laminação: Ajustável até 235,000 lb

Motores
Acionamento do eixo: 75 HP (variável) / 50 HP (4 velocidades)
Hidráulico: 10 HP, Capacidade 80 Gal
Refrigeração: 1/2 HP, Capacidade 120 Gal

Matrizes
Diâmetro máximo: 10 in
Largura máxima da face: 7-1/2 in
Tamanho do eixo: 3-1/4 in (outras medidas disponíveis)
Velocidades do eixo: Variável ou manual 4 velocidades
RPM do eixo: 10 - 125 (outras velocidades disponíveis)

Dimensões no piso
Largura: 87 in
Comprimento: 113 in
Altura: 52 in
Peso: 21,000 lb

Conformidade
Todos os modelos são cabeados conforme a norma NFPA 79 para operação em 480 V, 3 fases, 60 Hz. Outras tensões disponíveis por custo adicional. Especificações sujeitas a alterações sem aviso. Dependendo da aplicação, podem ser necessários dispositivos de fixação ou proteções adicionais; a Tesker Manufacturing Corporation não se responsabiliza por dispositivos ou proteções projetados ou instalados por terceiros.

Equipamento padrão

• Servo Drive — Controle independente de alta precisão do eixo do eixo; redução de componentes e manutenção; alinhamento radial das matrizes via controle de motor a partir do HMI.
• Suporte frontal L com dispositivo de alimentação frontal de barras — Dispositivo de retenção ajustável fixado à frente da máquina.
• Conjunto de trava traseira com mola e base — Posiciona a peça para laminação infeed; carregado por mola para permitir leve movimentação da peça.
• Sistema de lubrificação automática Versa III — Sistema automático de óleo para o trilho de alimentação.
• Válvula hidráulica de liberação lenta — Libera a força de laminação gradualmente para evitar deformação do perfil da rosca em laminações pesadas.
• Tacômetro RPM do eixo — Mostra as RPM do eixo.

Opções disponíveis

• Chave de limite para controle de comprimento de rosca — Permite posicionar o comprimento de rosca ao laminar parte de uma barra.
• Acoplamento de alinhamento radial das matrizes — Permite ajuste rotacional separado entre eixos para combinar matrizes infeed ou helicoidais.
• Fixador de peça com parada carregada por mola — Dispositivo manual que mantém a peça na lâmina de suporte e mantém os dedos em distância segura.
• Conjunto de bloco de parada hidráulico de braço de ligação — Parada mecânica ajustável que evita a laminação excessiva da extremidade traseira de barras thrufeed.
• Indicador de toe-in fechado — Referência para ajuste da matriz da cabeça principal para o cone da peça.
• Suportes de rolo externos (1 conjunto/2 pcs) — Proporcionam maior folga da peça atrás dos suportes do eixo.
• Suportes centrais (1 conjunto/2 pcs) — Suportam o tubo central.
• Tubo de suporte central (um necessário por tamanho) — Conduz as peças que saem pela traseira da máquina; um por tamanho.
• Suporte superior — Captura o material entre matrizes e lâminas de suporte para barras e parafusos de alta velocidade.
• Dispositivos de alimentação e recepção — Dispositivos personalizados de alimentação e recepção disponíveis.

Especificações técnicas

• Tipo: Infeed & Thrufeed
• Capacidade: 6 in
• Pressão de laminação: Ajustável até 235,000 lb
• Acionamento do eixo: 75 HP (variável) / 50 HP (4 velocidades)
• Hidráulico: 10 HP, Capacidade 80 Gal
• Refrigeração: 1/2 HP, Capacidade 120 Gal
• Diâmetro máximo da matriz: 10 in
• Largura máxima da face: 7-1/2 in
• Tamanho do eixo: 3-1/4 in (outras medidas disponíveis)
• Velocidades do eixo: Variável ou manual 4 velocidades
• RPM do eixo: 10 - 125 (outras velocidades disponíveis)
• Dimensões no piso (L x C x A): 87 in x 113 in x 52 in
• Peso: 21,000 lb
• Cabeamento: NFPA 79 para 480 V, 3 fases, 60 Hz (outras tensões disponíveis)
