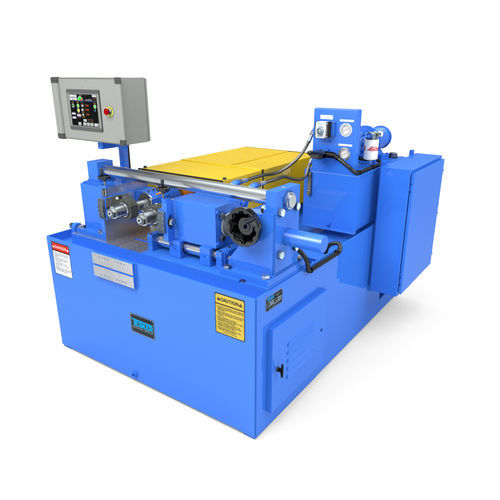

Laminadora de roscas 236E

Visão geral do produto
A máquina de laminação de rosca Tesker Model 236E 2-Die realiza laminação Infeed e Thrufeed para pinos, vergalhões roscados e eixos, oferecendo pressão de laminação ajustável e rotações de fuso variáveis para produção em série.

Especificações principais

• Tipo: Infeed & Thrufeed
• Capacidade: 2-1/2"
• Pressão de laminação: Ajustável até 60.000 lb
• Motor de acionamento do fuso: 40 HP
• Motor hidráulico: 3 HP (reservatório 30 gal)
• Bomba de fluido refrigerante: 1/4 HP (tanque 50 gal)
• Diâmetro máximo das matrizes: 7-5/8"
• Largura máxima da face das matrizes: 6"
• Tamanho do fuso: 2-1/2" (outros tamanhos disponíveis)
• Velocidades do fuso: Variáveis (50–200 RPM padrão)
• Dimensões de piso (L×C×A): 77" × 87" × 67"
• Peso: 8,500 lbs
• Elétrico: Cabeado segundo NFPA 79 para 240 ou 480 V, 3 fases, 60 Hz (outras tensões disponíveis)

Equipamento padrão

• Tacômetro de RPM do fuso

Opções disponíveis

• Servo drive para controlo independente do fuso e alinhamento radial das matrizes via HMI
• Interruptor de limite para controlo do comprimento de rosca em laminação parcial
• Acoplamento de alinhamento radial das matrizes para ajuste rotacional
• Suporte frontal em L com dispositivo de alimentação frontal
• Conjunto de paragem traseira com mola e base
• Apoio de peça com paragem com mola
• Conjunto de bloco de paragem hidráulico tie arm
• Sistema de lubrificação automática Versa III ou lubrificador manual Oil 1-Shot
• Indicador de toe-in fechado
• Suportes de rolos externos (conjunto de 2)
• Suportes centrais e tubo de suporte central (específico para tamanhos)
• Suporte superior para pinos de alta velocidade e vergalhões roscados
• Dispositivos de alimentação e recepção personalizados

Aplicações e encomenda

• Adequada para produção de alto volume de pinos, vergalhões roscados e eixos
• Opera em modo infeed ou thrufeed conforme a geometria da peça
• Tamanhos de fuso, velocidades e configurações elétricas personalizáveis—contacte Tesker para cotações, prazos e opções adicionais
