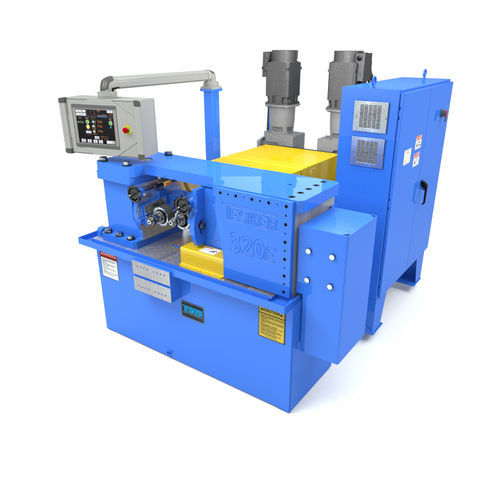

Laminadora de roscas 320E

Visão geral do produto Um sistema popular para laminação de tamanho médio Com fusos que se inclinam em qualquer direção, bem como uma pegada que poupa espaço, é fácil ver porque é que tantos fabricantes adoram a máquina de laminagem de roscas de 2 matrizes Tesker Modelo 320. Especificações (da tabela da máquina) Especificações da máquina de 2 matrizes Tesker Modelo 320E: Tipo: Alimentação e passagem Capacidade: 3" Pressão de rolamento: Ajustável até 80.000 lbs. Motores - Acionamento do eixo: 40 HP em modelos de velocidade variável, 30 HP em modelos de 4 velocidades Motores - Hidráulicos: 5 HP, capacidade de 50 galões Motores - Refrigerante: 1/4 HP, capacidade 80 galões Matrizes - Diâmetro máximo: 8" Matrizes - Largura máxima da face: 5-1/2" Caçonetes - Tamanho do eixo: 2-1/2" (outros tamanhos disponíveis) Caçonetes - Velocidades do eixo: Variável ou manual de 4 velocidades Caçonetes - RPM do eixo: 20 - 120 (outras velocidades disponíveis) Dimensões do piso - Largura: 76" Dimensões do chão - Comprimento: 96" Dimensões do piso - Altura: 52" Peso: 10.000 lbs. Todos os modelos estão ligados de acordo com as normas NFPA 79 para funcionamento em 480 volts, 3 fases, 60 hz. Outras tensões disponíveis a um custo adicional. Especificações sujeitas a alterações sem aviso prévio. Equipamento padrão

• Servo Drive: Controlo independente de alta precisão do eixo de acionamento do fuso. Componentes e manutenção reduzidos. Alinhamento radial da matriz através do controlo do motor a partir da interface HMI.
• Sistema de lubrificação automática de óleo Versa III: Sistema de lubrificação automática da corrediça de alimentação.
• Válvula hidráulica de liberação lenta: Utilizada em laminação pesada, a função liberta a força de laminação lentamente para evitar a deformação da forma da rosca.
• Tacómetro de RPM do fuso: Lê as RPM do fuso.

Opções disponíveis

• Interruptor de limite de controlo do comprimento da rosca: Usado ao enrolar roscas em parte de uma haste; permite o posicionamento do comprimento da rosca pela colocação do interrutor de limite.
• Acoplamento de alinhamento de matriz radial: Permite o ajuste rotacional separado de um fuso para o outro para combinar matrizes de alimentação ou matrizes helicoidais de alimentação lenta; mantém as faces da matriz mesmo quando desejado.
• Suporte frontal em "L", incluindo fixação de alimentação da barra frontal: Suporte de trabalho ajustável que se fixa na parte frontal da máquina.
• Conjunto de paragem traseira com mola e base: O batente da peça com mola posiciona a peça no local desejado para a laminação de alimentação e permite um ligeiro movimento da peça.
• Perto da peça com batente com mola: Operado manualmente; mantém a peça na lâmina de suporte para que os dedos fiquem a uma distância segura durante a laminação.
• Conjunto do bloco de batente hidráulico do braço de amarração: Paragem mecânica ajustável que evita o enrolamento excessivo da extremidade traseira das barras de passagem.
• Indicador de convergência fechado: Fornece uma referência para ajustar a matriz da cabeça principal esquerda para o cone da peça.
• Válvula hidráulica de libertação lenta (opção): Utilizada na laminação pesada para libertar lentamente a força de laminação para evitar a deformação da forma da rosca.
• Suportes de rolos exteriores (1 conjunto/2 peças): Atrás dos blocos de suporte do fuso; dá mais folga à peça para parafusos de cabeça grande, etc.
• Suportes centrais (1 set/2 pcs): Suporta o tubo central.
• Tubo de suporte central (1 necessário para cada tamanho): Contém peças na parte de trás da máquina; um necessário para cada tamanho.
• Suporte superior de suporte: Captura o material entre as matrizes e as lâminas de suporte de trabalho para a execução de pinos de alta velocidade e haste roscada.
• Fixações de alimentação e receção: Dispositivos de alimentação e receção personalizados para necessidades específicas.

Caraterísticas / Especificações técnicas

• Tipo: Infeed & Thrufeed
• Capacidade (diâmetro máximo da peça): 3"
• Pressão de laminação: até 80.000 lbs (ajustável)
• Potência de acionamento do eixo: 40 HP (velocidade variável) ou 30 HP (4 velocidades)
• Potência hidráulica: 5 HP, capacidade de 50 gal
• Bomba de refrigeração: 1/4 HP, capacidade de 80 gal
• Matrizes - Diâmetro máximo: 8"
• Matrizes - Largura máxima da face: 5-1/2"
• Tamanho do fuso: 2-1/2" (outros tamanhos disponíveis)
• Velocidades/RPM do fuso: Variável ou manual de 4 velocidades; 20 - 120 RPM (outras velocidades disponíveis)
• Pegada de chão (L x C x A): 76" x 96" x 52"
• Peso: 10.000 lbs
• Elétrico: Ligado à NFPA 79 para 480V, trifásico, 60Hz (outras tensões disponíveis)
