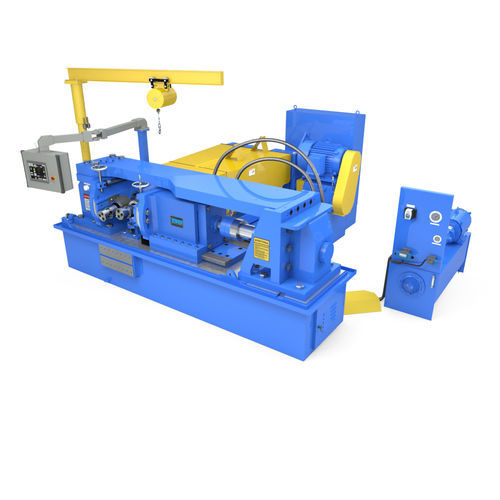

Laminadora de roscas 740E

de alta precisão

Visão geral
O Tesker Model 740E é uma máquina de conformação/rolamento de rosca construída com Ultra Ridged Loadcell, configurada em 2-die para operações infeed e thrufeed. Aceita matrizes de tamanho econômico para reduzir custos de ferramentaria, mantendo capacidade para trabalhos pesados.

Equipamento padrão

• Servo drive: Controlo independente de alta precisão do eixo de acionamento do spindle com menos componentes e manutenção. Alinhamento radial das matrizes via controlo do motor a partir do HMI.
• Suporte frontal "L" com dispositivo de alimentação de barra frontal: Dispositivo de fixação ajustável que se acopla à frente da máquina.
• Conjunto de batente traseiro com mola e base: Posiciona as peças para o rolamento infeed e permite ligeiro movimento através da mola.
• Sistema de lubrificação automática Versa III: Lubrificação automática do carrinho de alimentação.
• Válvula hidráulica de libertação lenta: Liberta gradualmente a força de rolamento em operações pesadas para evitar deformação do perfil da rosca.
• Tacómetro de RPM do spindle: Indica as RPM do spindle.

Opções disponíveis

• Acoplamento de alinhamento radial de matrizes: Permite ajuste rotacional separado entre spindles para correspondência de matrizes infeed ou matrizes helicoidais de baixa alimentação quando necessário.
• Indicador toe-in fechado: Fornece referência para ajustar a matriz da cabeça principal esquerda em caso de conicidade da peça.
• Suportes centrais (conjunto de 2): Suportam o tubo central.
• Tubo de suporte central (um por tamanho): Conduz as peças para fora da parte traseira da máquina; um necessário por tamanho.
• Guindaste jib com equilibrador de ar: Auxilia na troca de matrizes de grande dimensão.
• Dispositivos de alimentação e recepção: Dispositivos personalizados para necessidades específicas de manuseio das peças.

Especificações técnicas

• Tipo: Infeed & Thrufeed
• Capacidade: 8" (203 mm)
• Pressão de rolamento: Ajustável até 340.000 lb
• Motor do acionamento do spindle: 75 HP
• Motor hidráulico: 20 HP, capacidade do reservatório 80 gal
• Motor de refrigeração: 3/4 HP, capacidade do reservatório 200 gal
• Diâmetro máximo das matrizes: 12" (305 mm)
• Largura máxima da face das matrizes: 12" (305 mm)
• Tamanho do spindle: 4-3/4" (outros tamanhos disponíveis)
• Velocidades do spindle: Variáveis (RPM 5–70; outras velocidades disponíveis)
• Dimensões ao solo (L×C×A incl. grua): 158" × 155" × 106"
• Peso: 46.000 lb
• Elétrico: Cablada conforme NFPA 79 para 240 ou 480 V, 3 fases, 60 Hz. Outras voltagens disponíveis.
• Notas: Especificações sujeitas a alteração; dispositivos de fixação ou proteções adicionais podem ser necessários conforme a aplicação.
