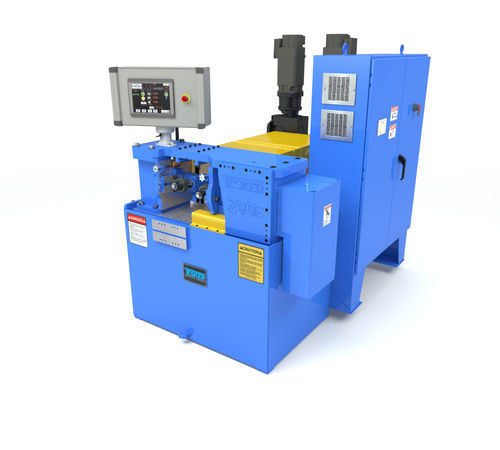

Laminadora de roscas 200E

Visão geral
O Tesker Model 200E é uma máquina de laminação de roscas 2 matrizes projetada para laminação infeed e thrufeed de hastes rosqueadas e barras roscadas. Possui rolos de alta torque e pressão de laminação ajustável para produção repetível em ambientes industriais.

Especificações da máquina (da tabela de produto)

• Tipo: Infeed & Thrufeed
• Capacidade: 2 inches
• Pressão de laminação: Ajustável até 24.000 lbs.

Motores

• Acionamento do fuso: 15 HP
• Refrigeração: 1/4 HP, Capacidade 50 Gal

Matrizes

• Diâmetro máximo: 6 inches
• Largura máxima da face: 3-1/2 inches
• Tamanho do fuso: 1-1/2 inches (outros tamanhos disponíveis)
• Velocidades do fuso: Variáveis
• RPM do fuso: 45 - 200 (outras velocidades disponíveis)

Dimensões ao solo

• Largura: 56 inches
• Comprimento: 66 inches
• Altura: 62 inches
• Peso: 3.000 lbs.

Equipamento padrão Tesker Model 200E 2-matrizes

• Tie Arm Hydraulic Stop Block Assembly — batente mecânico ajustável para evitar sobrelaminagem de barras thrufeed.

Opções disponíveis Tesker Model 200E 2-matrizes

• Servo Drive — controle independente do eixo de acionamento do fuso com alinhamento radial de matrizes via HMI
• Interruptor de limite de controle de comprimento de rosca — posiciona o comprimento da rosca ao laminar parte de uma haste
• Acoplamento de alinhamento radial de matrizes — ajuste rotacional separado para laminação perto de ombreira
• Suporte frontal 'L' com fixação de alimentação de barra frontal — fixação de trabalho ajustável na frente da máquina
• Conjunto de batente traseiro com mola e base — batente de peça com mola para posicionamento em infeed
• Prendedor de peça com batente de mola — retenção manual para segurança do operador
• Versa III Auto Oil Lubrication System — sistema automático de lubrificação do deslize de alimentação
• Oil 1 Shot Manual Lubrication Unit — bomba manual para lubrificação do deslize de alimentação
• Indicador de toe-in fechado — referência para ajustar a matriz da cabeça esquerda em caso de conicidade
• Suportes de rolo externos (conjunto de 2) — aumenta o espaço para a peça atrás dos suportes do fuso
• Suportes centrais (conjunto de 2) — suportam o tubo central
• Tubo de suporte central — necessário por tamanho para peças que saem na parte traseira
• Suporte superior — captura o material entre as matrizes para tirantes e hastes de alta velocidade
• Fixações de alimentação e recebimento — dispositivos personalizados para necessidades específicas

Especificações técnicas

• Tipo: Infeed & Thrufeed
• Capacidade: 2 inches
• Diâmetro máximo da matriz: 6 inches
• Largura máxima da face da matriz: 3-1/2 inches
• Tamanho do fuso: 1-1/2 inches (outros tamanhos disponíveis)
• Acionamento do fuso: 15 HP
• RPM do fuso: 45 - 200 (variável; outras velocidades disponíveis)
• Pressão de laminação: Ajustável até 24.000 lbs.
• Refrigeração: 1/4 HP; capacidade 50 gallons
• Área no chão: 56" W x 66" L x 62" H
• Peso: 3.000 lbs.
• Elétrico: Cabeada conforme NFPA 79 para 480 volt, 3 fases, 60 Hz (outras tensões disponíveis)

Todos os modelos são cabeados conforme NFPA 79 para operação em 480 volt, 3 fases, 60 Hz. Outras tensões disponíveis mediante custo adicional. As especificações estão sujeitas a alterações sem aviso prévio. Pode ser necessário dispositivos de fixação e proteções adicionais dependendo do trabalho. A Tesker Manufacturing Corporation não assume responsabilidade por dispositivos de fixação ou proteções projetadas, fabricadas ou instaladas por terceiros.
