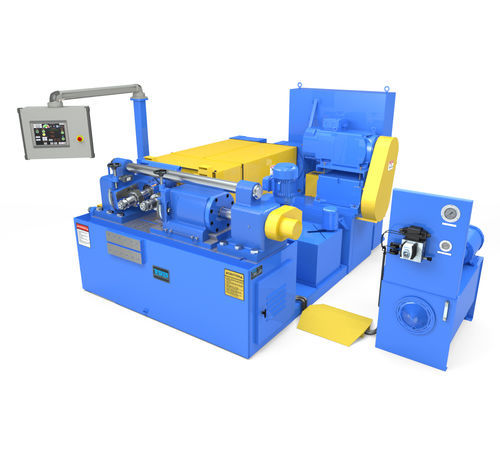

Laminadora de roscas 440E

de alta precisão

Slogan do modelo
Mais potência para ligas mais resistentes

Visão geral
Projetada para maior resistência e rigidez, a Tesker Model 440E máquina de roscamento por laminagem 2-matrizes fornece confiabilidade econômica em aplicações exigentes. A máquina é adequada para operações infeed e thrufeed e pode ser configurada para várias dimensões e velocidades de fuso.

Especificações da máquina Tesker Model 440E 2-matrizes:
Tipo: Infeed & Thrufeed
Capacidade: 4-1/2"
Pressão de laminação: Ajustável até 125.000 lbs.

Motores
Acionamento do fuso: 60 HP (variável)/40 HP (4 velocidades)
Hidráulico: 5 HP, capacidade 50 Gal
Fluido de corte: 1/2 HP, capacidade 120 Gal

Matrizes
Diâmetro máximo: 9"
Largura máxima da face: 8"
Tamanho do fuso: 3" (outros tamanhos disponíveis)
Velocidades do fuso: Variável ou manual 4 velocidades
RPM do fuso: 10 - 170 (outras velocidades disponíveis)

Dimensões ao chão
Largura: 92"
Comprimento: 102"
Altura: 68"
Peso: 16.000 lbs.

Todos os modelos são cabeados conforme NFPA 79 para operação em 240 ou 480 volts, 3 fases, 60 Hz. Outras tensões disponíveis mediante custo adicional. Especificações sujeitas a alterações sem aviso prévio. Observe que dispositivos de fixação e proteções adicionais podem ser necessários, dependendo da peça a ser laminada. A Tesker Manufacturing Corporation não assume responsabilidade por dispositivos de fixação ou proteções projetados, fabricados ou instalados por terceiros.

Equipamento padrão

• Servo Drive - Controle independente de alta precisão do eixo de acionamento do fuso. Componentes e manutenção reduzidos. Alinhamento radial das matrizes via controle do motor a partir da interface HMI.

Opções disponíveis

• Versa III Auto Oil Lubrication System - Sistema automático de lubrificação do trilho de alimentação.
• Hydraulic Slow Release Valve - Utilizado em laminação pesada; a função libera a força de laminação lentamente para evitar deformação do perfil da rosca.
• Tacômetro RPM do fuso - Indica as RPM do fuso.
• Chave de limite de controle de comprimento de rosca - Usada ao laminar roscas em parte de uma barra; permite posicionamento para obter o comprimento de rosca desejado.
• Acoplamento de alinhamento radial de matrizes - Permite ajuste rotacional separado de um fuso em relação ao outro para correspondência de matrizes infeed ou de alimentação helicoidal lenta.
• Suporte frontal em "L" incluindo dispositivo de alimentação frontal - Dispositivo de fixação ajustável que se conecta à frente da máquina.
• Conjunto de batente traseiro com mola e base - Posiciona a peça para laminação infeed e é carregado por mola para leve movimento da peça.
• Prendedor de peça com batente carregado por mola - Operado manualmente; mantém a peça na lâmina de suporte mantendo os dedos a uma distância segura durante a laminação.
• Conjunto de bloco de parada hidráulico de braço de amarração - Batente mecânico ajustável que evita o excesso de laminação da extremidade traseira de barras thrufeed.
• Indicador de entrada encapsulado - Fornece referência para ajuste da matriz da cabeça principal esquerda para taper da peça.
• Suportes de rolo externos (1 conjunto/2 pcs) - Atrás dos blocos de suporte do fuso; fornecem maior folga para a peça.
• Suportes centrais (1 conjunto/2 pcs) - Suportam o tubo central.
• Tubo de suporte central (1 necessário por tamanho) - Contém peças que saem pela traseira da máquina; um necessário por tamanho.
• Suporte superior - Captura material entre matrizes e lâminas de suporte para operação de parafusos de alta velocidade e barra roscada.
• Dispositivos de alimentação e recepção - Dispositivos de alimentação e recepção projetados sob medida para necessidades específicas.

Especificações técnicas

• Tipo: Infeed & Thrufeed
• Capacidade: 4-1/2"
• Pressão de laminação: Ajustável até 125.000 lbs.
• Acionamento do fuso: 60 HP (variável) / 40 HP (4 velocidades)
• Hidráulico: 5 HP, capacidade 50 Gal
• Fluido de corte: 1/2 HP, capacidade 120 Gal
• Diâmetro máximo da matriz: 9"
• Largura máxima da face: 8"
• Tamanho do fuso: 3" (outros tamanhos disponíveis)
• Velocidades do fuso: Variável ou manual 4 velocidades
• RPM do fuso: 10 - 170 (outras velocidades disponíveis)
• Largura ao chão: 92"
• Comprimento ao chão: 102"
• Altura: 68"
• Peso: 16.000 lbs.
• Elétrico: Cabeado para NFPA 79 para 240 ou 480V, 3 fases, 60Hz (outras tensões disponíveis)
