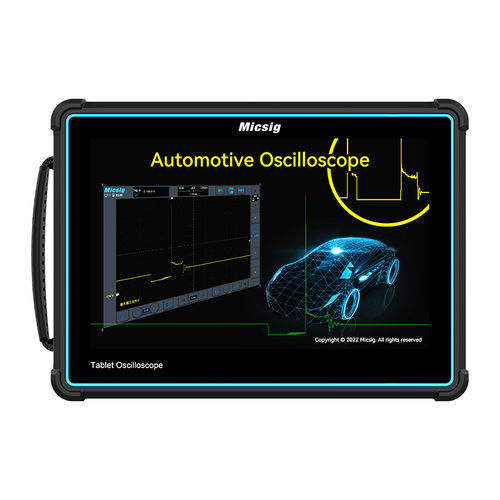

Osciloscópio analógico ATO1004

analógico / digitalportátil4 vias

Visão geral
O ATO1004 é um osciloscópio de diagnóstico automotivo de alto desempenho, concebido para manutenção profissional e resolução de avarias em veículos. Este osciloscópio tablet de 100 MHz e 4 canais oferece até 1 GSa/s de amostragem em tempo real e 110 Mpts de profundidade de memória para capturar formas de onda complexas. Integra um ecrã tátil capacitivo de 10,1 polegadas (1280x800), bateria Li-ion incorporada 7,4 V / 7500 mAh e sistema Android com 32 GB de armazenamento interno, adequado para técnicos de campo e engenheiros de oficina.

Principais características

• Alta largura de banda & multi-canal: 100 MHz e 4 canais analógicos para análise simultânea de sinais em sistemas veiculares modernos.
• Amostragem rápida & memória profunda: Até 1 GSa/s e 110 Mpts para capturas longas e detalhadas.
• Grande ecrã tátil: Ecrã TFT LCD capacitivo de 10,1 polegadas (1280 x 800) para visualização clara das formas de onda e operação intuitiva.
• Operação estendida em campo: Bateria Li-ion 7,4 V, 7500 mAh incorporada para diagnóstico contínuo sem alimentação de rede.
• Predefinições automotivas profissionais: Perfis dedicados para circuitos de carga/arranque; sensores (ABS, árvore de cames, MAP, etc.); atuadores (injeção, bomba de combustível, etc.); sistemas de ignição; redes de veículos (CAN, LIN, FlexRay).
• Ferramentas avançadas de análise: Trigger e decodificação de barramentos seriais (UART, CAN, LIN, SPI, I²C), filtragem por hardware, 31 medidas automáticas, FFT e cursores.
• Conetividade & controlo: Wi‑Fi, USB, saída HDMI e controlo remoto via software para PC ou app móvel (Android/iOS) para partilha e gestão de dados.
• Construção robusta & portabilidade: Design compacto (~1,9 kg com bateria) com protetor ABS+TPU e pega de mão pré-instalada para uso em oficina e em campo.

Especificações
Modelo: ATO1004
Série: ATO Series
Canais analógicos: 4
Largura de banda: 100 MHz
Taxa de amostragem em tempo real: até 1 GSa/s
Profundidade de memória: 110 Mpts
Tempo de subida: ≤3,5 ns
Ecrã: 10,1 polegadas TFT LCD capacitivo
Resolução do ecrã: 1280 x 800
Bateria: 7,4 V, 7500 mAh Li-ion (integrada)
Armazenamento interno: 32 GB
Sistema operativo: baseado em Android
Peso: aprox. 1,9 kg (com bateria)
Protector: carcaça ABS + TPU; pega de mão pré-instalada
Predefinições automotivas: circuitos carga/arranque; sensores (ABS, árvore de cames, MAP, etc.); atuadores (injeção, bomba de combustível, etc.); sistemas de ignição; redes de veículos (CAN, LIN, FlexRay)
Análise & medidas: trigger/decodificação de barramento serial (UART, CAN, LIN, SPI, I²C), filtragem por hardware, 31 medidas automáticas, FFT, cursores
Conetividade: Wi‑Fi, USB, saída HDMI, controlo remoto via PC/app móvel
