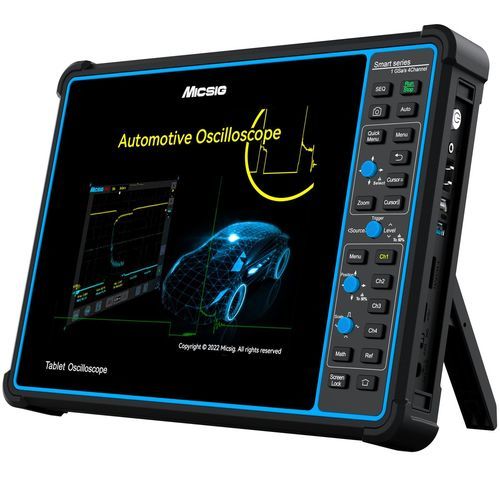

Osciloscópio analógico / digital SATO1004

portátil4 viascontrolado por computador

Visão geral O Micsig SATO1004 é um osciloscópio tablet automotivo projetado para diagnóstico veicular e testes elétricos automotivos. Reúne predefinições automotivas, captura rápida de formas de onda e memória profunda para verificação de circuitos de carga/partida, sensores e atuadores, análise de ignição e diagnóstico de redes veiculares.

Principais características

• Diagnóstico automotivo: predefinições para circuitos de carga/partida, sensores, atuadores e sistemas de ignição; análise integrada de redes veiculares.
• Desempenho do osciloscópio: largura de banda de 100 MHz, 4 canais analógicos, amostragem até 1 GSa/s, profundidade de memória de 70 Mpts e captura até 130.000 wfms/s.
• Decodificação de barramento: CAN, CAN FD, LIN, FlexRay e K-line para diagnóstico completo de redes.
• Operação touch tipo tablet: ecrã capacitivo de 8 polegadas, resolução 800 × 600 com algoritmo de toque responsivo.
• Plataforma Android: sistema Android com 32 GB de armazenamento interno para instalação de apps e gestão de dados.
• Opções múltiplas de controlo: controlo remoto Wi‑Fi, software para PC e suporte a programação SCPI.
• Conceção portátil para campo: protetor em TPU macio, bateria de 7.500 mAh (~5 horas de autonomia) e peso ≈ 1,9 kg para diagnósticos no local.
• Filtragem por hardware: filtro passa‑baixas integrado reduz interferências de sinal.

Especificações

• Modelo: SATO1004
• Canais analógicos: 4
• Largura de banda: 100 MHz
• Taxa de amostragem em tempo real: até 1 GSa/s
• Profundidade de memória: 70 Mpts
• Taxa de captura de forma de onda: até 130.000 wfms/s
• Tempo de subida: ≤ 3,5 ns
• Ecrã: ecrã capacitivo de 8 polegadas, resolução 800 × 600
• Sistema operativo: Android
• Armazenamento interno: 32 GB
• Bateria: 7.500 mAh iões de lítio, ≈ 5 horas de autonomia
• Capa protetora: protetor em TPU macio
• Decodificação de barramento automotivo: CAN, CAN FD, LIN, FlexRay, K-line
• Funções adicionais: teste combinado (correlação multi‑sinal), filtro passa‑baixas de hardware integrado
• Interfaces: controlo remoto Wi‑Fi, controlo por software PC, programação SCPI, saída HDMI, USB 3.0 host, USB Type‑C
• Peso: ≈ 1,9 kg (líquido)
