Osciloscópio analógico TO1004

analógico / digitalportátilde bancada

Visão geral do produto

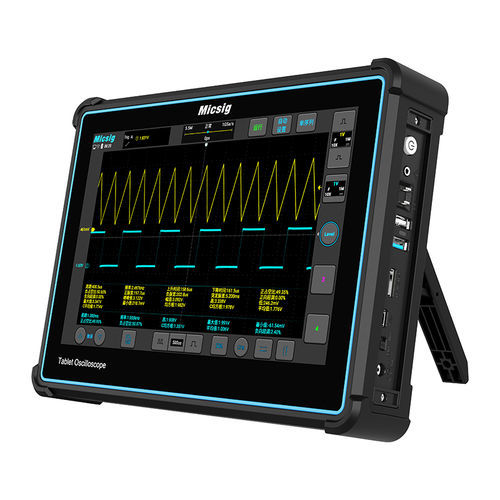

O Micsig TO1004 é um osciloscópio tipo tablet de 100 MHz concebido para depuração embarcada, testes eletrónicos, formação e serviço em campo. Dispõe de 4 canais analógicos, amostragem em tempo real até 1 GSa/s e até 110 Mpts de profundidade de memória para captar transitórios rápidos e sinais de longa duração com precisão.

Visualização, portabilidade e alimentação
Ecrã capacitivo multi-touch de 10,1" (1280×800) com gestos (pinçar para zoom, arrastar, tocar para medir). Bateria Li-ion 7,4V/7500mAh integrada com bloqueio de desligamento para transporte seguro. Peso aprox. 1,9 kg com bateria, adequado para bancada e campo.

Conectividade e armazenamento
Conetividade Wi‑Fi e USB com controlo remoto via software para PC ou app móvel (Android/iOS). Saída HDMI para projeção. 32 GB de armazenamento interno para formas de onda, capturas e vídeos.

Análise, decodificação e funções avançadas
Decodificação e disparo por hardware para RS-232/422/485/UART, CAN, CAN FD, LIN, SPI e I2C. Funções matemáticas avançadas (+, −, ×, ÷, FFT, integração, diferenciação) e filtragem digital por hardware (passa-alta/passa-baixa, corte 20 MHz até 30 kHz). Armazenamento rápido em formato BIN. 31 medições automáticas com estatísticas (até 10 000 leituras). Etiquetas de canal configuráveis pelo utilizador.

Principais características

• 100 MHz de largura de banda: 4 canais analógicos, até 1 GSa/s em tempo real.
• Memória profunda: Até 110 Mpts para aquisições longas.
• Captura rápida de formas: 780 000 wfms/s com gradação de intensidade de 256 níveis e visualização por temperatura de cor.
• Grande ecrã tátil: 10,1" capacitivo, 1280×800 com gestos multi-touch.
• Portátil e alimentado por bateria: Bateria 7,4V/7500mAh com bloqueio de desligamento.
• Decodificação série abrangente: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C (hardware).
• Disparo avançado: Edge, pulse, logic, N-edge, runt, slope, timeout, video e triggers de bus série.
• Armazenamento rápido: Guardar formas em BIN.
• Filtragem digital por hardware: Passa-alta/passa-baixa (20 MHz corte, até 30 kHz).
• Controlo remoto & conectividade: Wi‑Fi, USB, HDMI; controlo via PC ou app móvel.
• Medições extensas: 31 medições automáticas com estatísticas (até 10 000 leituras).
• Armazenamento interno amplo: 32 GB.
• Sistema Android: Sistema operativo Android para experiência fluida.

Especificações técnicas

• Modelo: TO1004
• Marca: Micsig
• Canais analógicos: 4
• Largura de banda: 100 MHz
• Profundidade de memória: 110 Mpts
• Taxa de amostragem em tempo real: 1 GSa/s
• Tempo de subida: ≤3,5 ns
• Taxa de captura de formas: 780 000 wfms/s
• Gradação de intensidade: 256 níveis + visualização por temperatura de cor
• Ecrã: 10,1" capacitivo, 1280×800
• Bateria: 7,4V / 7500 mAh Li-ion, bloqueio de desligamento
• Peso: ~1,9 kg (com bateria)
• Decodificação/trigger série: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C
• Filtragem digital: HP/LP hardware (20 MHz corte, até 30 kHz)
• Armazenamento: 32 GB interno
• Conectividade: Wi‑Fi, USB, HDMI; controlo remoto via PC/app móvel
• Armazenamento rápido: BIN
• Medições automáticas: 31 com estatísticas (até 10 000 leituras)
• Funções matemáticas: +, −, ×, ÷, FFT, integração, diferenciação
• Sistema operativo: Android
