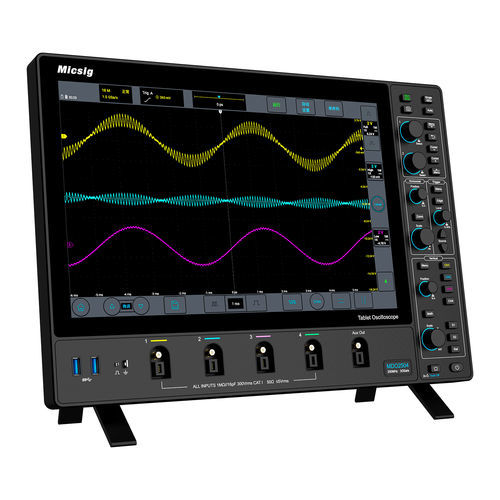

Osciloscópio digital MDO5004

analógicode sinais mistosde bancada

Visão geral
O MDO5004 é um osciloscópio de armazenamento digital de 4 canais da Micsig, com 500 MHz de largura de banda, 360 Mpts de profundidade de memória e taxa de amostragem em tempo real de 3 GSa/s. Projetado para captura e análise precisas de sinais analógicos e mistos, apresenta baixo nível de ruído (<90 µVrms) e ecrã táctil capacitivo antirreflexo de 14 polegadas (1920x1200). A conectividade inclui controlo remoto por PC e móvel, suporte SCPI e 32 GB de armazenamento interno. A interface de sonda Mic-OPI™ fornece compensação automática da sonda e correspondência de atenuação.

Principais características

• Alta largura de banda e memória profunda: 500 MHz; até 360 Mpts para captura de formas de onda longas.
• Excelente integridade de sinal: baixo nível de ruído (<90 µVrms) e elevada taxa de captura de formas de onda (230.000 wfms/s).
• Modos de aquisição avançados: armazenamento segmentado para captura eficiente de eventos intermitentes (pacotes seriais, pulsos).
• Operação amigável: ecrã táctil capacitivo de 14 polegadas (1920x1200) com interface intuitiva.
• Interface de sonda inteligente: Mic-OPI™ para correspondência e compensação automática da sonda.
• Conectividade e controlo extensos: controlo remoto PC/móvel, comandos SCPI e 32 GB de armazenamento interno.
• Análise de protocolos abrangente: decodificação integrada para CAN FD, LIN, SPI, I²C, ARINC-429 e MIL-STD-1553B.
• Fator de forma compacto: design ultra-fino (35,8 mm) com opções de montagem em parede ou braço.

Especificações
Canais analógicos — 4
Largura de banda — 500 MHz
Profundidade de memória — 360 Mpts
Taxa de amostragem em tempo real — 3 GSa/s
Tempo de subida — ≤0,7 ns
Taxa de captura de formas de onda — 230.000 wfms/s
Nível de ruído — <90 µVrms
Ecrã — 14 polegadas táctil capacitivo, 1920 x 1200
Armazenamento interno — 32 GB
Interface de sonda — Mic-OPI™ (compensação automática de sonda)

Detalhes técnicos

• Article Number: OS1079
• Manufacturer Code: OSC010006
• Fabricante: Micsig
• Modelo: MDO5004
• Canais analógicos: 4
• Largura de banda: 500 MHz
• Profundidade de memória: 360 Mpts
• Taxa de amostragem em tempo real: 3 GSa/s
• Taxa de captura de formas de onda: 230.000 wfms/s
• Nível de ruído: <90 µVrms
• Ecrã: ecrã táctil capacitivo anti-reflexo de 14 polegadas, 1920 x 1200
• Armazenamento interno: 32 GB
• Interface de sonda: Mic-OPI™ (compensação automática)
• Decodificação de barramentos seriais: CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
• Análise avançada: armazenamento segmentado, matemática avançada e FFT
• Fator de forma: ultra-fino (35,8 mm); suporta montagem em parede ou braço
