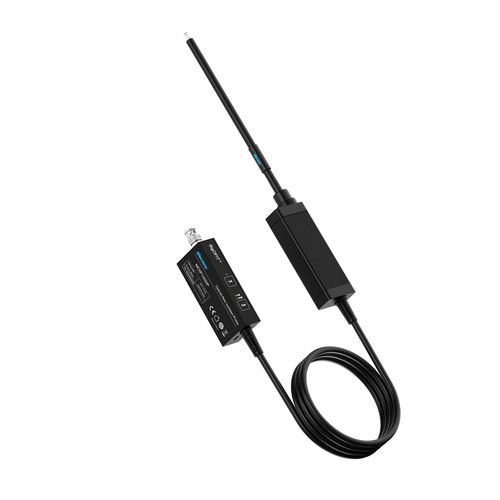

Sonda de teste elétrica MOIP1000P

de altas frequênciasde interfacecoaxial

Visão geral do produto
A sonda óptica isolada MOIP1000P SigOFIT Gen 3 da Micsig é uma sonda de fibra óptica de alto desempenho projetada para medições diferenciais ultra-rápidas e tensões flutuantes em testes de semicondutores de potência e conversores. Oferece largura de banda de 1 GHz, tempo de subida ≤450 ps, piso de ruído ultra-baixo de 0,3 mVrms, precisão de ganho DC de 1 %, deriva de zero de 0,1 % e classificação de tensão de modo comum de 85 kVpk para isolamento galvânico em aplicações de alta tensão.

Principais atributos

• Largura de banda de 1 GHz com tempo de subida máximo de 450 ps para capturar transitórios rápidos de comutação.
• CMRR elevado: 180 dB em DC e 108 dB a 1 GHz para suprimir ruído em modo comum em altas frequências de comutação.
• Classificação de tensão modo comum de 85 kVpk para isolamento galvânico completo e testes seguros em alta tensão.
• Ruído ultra-baixo: 0,3 mVrms de ruído de fundo, 1 % de precisão de ganho DC, 0,1 % de deriva de zero.
• Atenuadores intercambiáveis suportando sinais diferenciais de 0,01 V a 20 kV e comutação de ganho 0 dB / 20 dB.
• Capacitância de entrada mínima (1 pF mínimo) com cabos coaxiais curtos, otimizada para testes em GaN, SiC e IGBT sem carregamento do circuito.
• Compensação em tempo real da potência óptica e calibração automática para saída de forma de onda de alta fidelidade contínua e pronta para medir na inicialização.
• Cabo de fibra de 2 m, alimentação DC 12 V, interface BNC universal.

Aplicações

• Projeto e teste de acionamentos de motores
• Testes de conversores de potência e fontes chaveadas
• Testes de projeto de inversores e UPS
• Avaliação de dispositivos de potência (GaN/SiC/IGBT)
• Medição em shunt de corrente
• Diagnóstico de EMI e ESD

Especificações técnicas

• Largura de banda: 1 GHz
• CMRR: 180 dB (DC), 108 dB (1 GHz)
• Interface: BNC
• Ruído (banda total): < 0,3 mVrms
• Alimentação: DC 12 V
• Tempo de subida: ≤450 ps
• Capacitância de entrada: 1 pF (mínimo)
• Classificação tensão modo comum: 85 kVpk
• Faixa de medição: 0,01 V a 20 kV diferencial (via atenuadores intercambiáveis)
• Comutação de ganho: 0 dB / 20 dB
• Comprimento do cabo de fibra: 2 m
