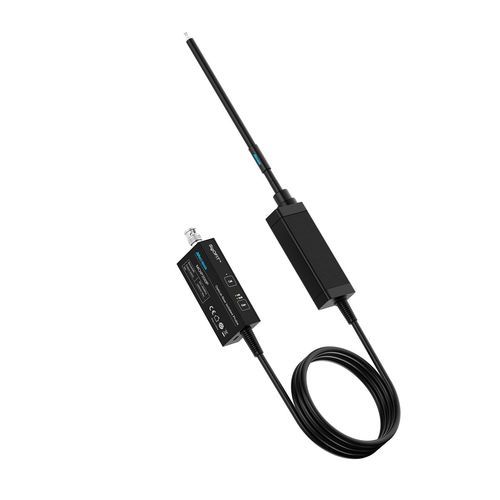

Sonda de teste de altas frequências MOIP200P

de interfacecoaxial

Visão geral
O Micsig MOIP200P é uma sonda de osciloscópio isolada por fibra óptica, desenvolvida para medições diferenciais e de tensão flutuante em eletrônica de potência e testes de semicondutores. Oferece 200MHz de largura de banda com tempo de subida de 1,75ns e elevada rejeição de modo comum, proporcionando uma solução de isolamento galvânico para ambientes de medição de alta tensão e sensíveis.

Principais características

• Largura de banda 200MHz: 1,75ns tempo de subida para captura fiável de transitórios de comutação.
• Alto CMRR: 180dB em DC, 122dB a 200MHz.
• Isolamento galvânico 85kV: classificação 85kVpk para ensaios de alto potencial.
• Baixo ruído e alta precisão: <0,3mVrms ruído, 1% precisão DC, redução de deriva de offset 0,1%.
• Atenuadores modulares: alcance de medição 10mV a 20kV com pontas intercambiáveis e faixas 0dB/20dB.
• Baixa capacitância de entrada: 1pF com cabos coaxiais curtos para minimizar carregamento do circuito.
• Calibração óptica contínua: compensação de potência óptica e calibração automática para medições estáveis a longo prazo.
• Interface padrão: saída BNC, cabo de fibra óptica de 2 m, alimentação 12V DC.

Aplicações

• Validação de SMPS e conversores DC-DC
• Análise de formas de onda para acionamentos e inversores
• Testes de IGBT e semicondutores wide-bandgap
• Ensaios de isolamento de alta tensão e sistemas de média tensão
• Diagnóstico EMC/ESD e verificação de integridade de sinal

Especificações
Largura de banda: 200MHz
Tempo de subida: ≤1,75ns
CMRR: 180dB (DC), 122dB (200MHz)
Classificação de isolamento: 85kVpk
Capacitância de entrada: 1pF
Ruído (banda total): <0,3mVrms
Alimentação: DC 12V
Interface: BNC
Faixas de atenuação: 0dB / 20dB (pontas modulares)
Faixa de medição: 10mV a 20kV (com pontas atenuadoras)

Pedido e fabricante

• Número de artigo: OIP1011
• Fabricante: Micsig
• Modelo: MOIP200P
• Cabo: cabo de fibra óptica 2 m
• Uso típico: bancadas de teste em laboratório e produção para eletrónica de potência
