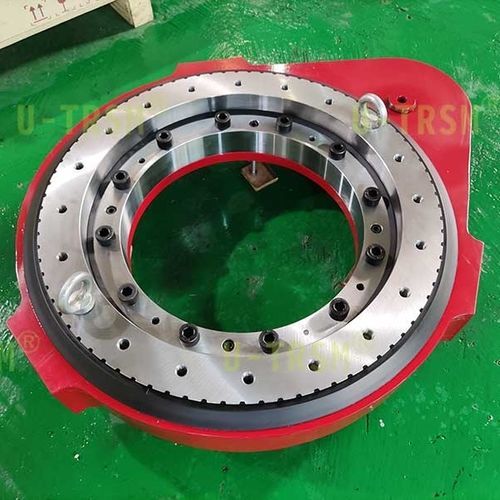

Sistema de transmissão giratório S-III-O-0510

os accionamentos giratórios de engrenagens rectas com suporte vertical são utilizados no domínio da automação industrial e são instalados horizontalmente, mas os parafusos de fixação dos accionamentos giratórios não podem ser instalados na parte inferior dos accionamentos giratórios, mas apenas na parte lateral dos accionamentos giratórios. O cliente fixa os accionamentos de giro através dos orifícios dos parafusos na parte lateral das caixas, os anéis exteriores dos accionamentos de giro fazem rodar a parte rotativa do equipamento. O ambiente de utilização é poeirento e é necessário que o acionamento de giro tenha um desempenho à prova de poeira. De acordo com os requisitos do cliente, concebemos este produto para ligar o acionamento giratório através dos orifícios dos parafusos laterais. Depois de concluir a conceção da solução, a U-TRSM realizou uma experiência de força simulada em produtos semelhantes na oficina. Carregamos as unidades de giro para a carga de utilização do cliente, deixamos o lado da caixa suportar todas as cargas em três pontos, medimos a deformação das caixas e verificamos a racionalidade do design através de experiências. Através da análise dos dados experimentais, os resultados mostram que a conceção do suporte de três pontos no lado satisfaz plenamente os requisitos do cliente. Para melhorar o fator de segurança, optimizámos a conceção da caixa, o que melhora a resistência geral do produto e é mais propício ao processamento e à produção. Se também tiver produtos rotativos que necessitem de ligação lateral, contacte a U-TRSM. Temos uma vasta experiência e ideias únicas na conceção de aplicações especiais e produtos especiais.
